Назначение контактов фронтального соединителя для 32-канальных дискретных модулей и соединителя X2 CPU 31xC
Заказные номера:
- 6ES7921-3AA20-0AA0
- 6ES7921-3AB20-0AA0

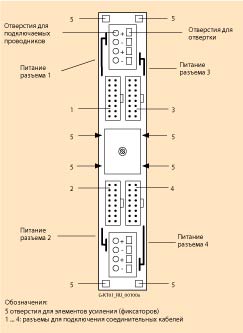

Вид с фронтальной стороны
В зависимости от типа соединителя подключение цепей питания выполняется через контакты-защелки или контакты под винт.
В следующей таблице приведено соответствие разъемов подключения соединительных кабелей адресации каналов сигнальных модулей.
Соответствие разъемов подключения соединительных кабелей адресации 32-канальных сигнальных модулей, а также каналов соединителя X2 центральных процессоров CPU 31xC |
|||
---|---|---|---|
Разъем подключения соединительного кабеля |
Адресация в |
||
|
Модуле ввода дискретных сигналов |
Модуле вывода дискретных сигналов |
Модуле ввода-вывода дискретных сигналов и CPU 31xC (X2) |
1 |
EB x |
AB x |
EB x |
2 |
EB (x+1) |
AB (x+1) |
EB (x+1) |
3 |
EB (x+2) |
AB (x+2) |
AB x |
4 |
EB (x+3) |
AB (x+3) |
AB (x+1) |
Назначение контактов фронтального соединителя для соединителя X1 центрального процессора CPU 312C
Заказные номера:
- 6ES7921-3AI20-0AA0
- 6ES7921-3AK20-0AA0

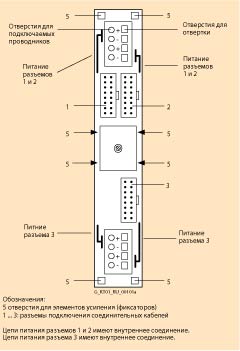

Вид с фронтальной стороны
В зависимости от типа соединителя подключение цепей питания выполняется через контакты-защелки или контакты под винт.
В следующей таблице приведено соответствие разъемов подключения соединительных кабелей адресации каналов CPU 312C (соединитель X1).
Соответствие разъемов подключения соединительных кабелей адресации каналов CPU 312C (соединитель X1) |
|
---|---|
Разъем подключения соединительного кабеля |
Адресация каналов разъема X1 центрального процессора CPU 312C |
1 |
EB x |
2 |
EB (x+1) |
3 |
AB x |
Назначение контактов фронтального соединителя, устанавливаемого на разъем X1 центральных процессоров CPU 313C, 314C-2PtP, 314C-2DP
Заказные номера:
- 6ES7921-3AL20-0AA0
- 6ES7921-3AM20-0AA0

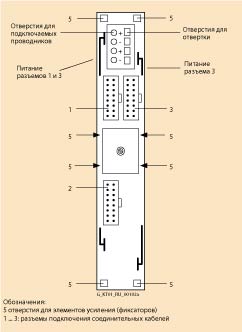

Вид на разъем X1 CPU 313C, 314C-2PTP, 314C-2DP с фронтальной стороны
В зависимости от типа соединителя подключение цепей питания выполняется через контакты-защелки или контакты под винт.
В следующей таблице приведено соответствие разъемов подключения соединительных кабелей адресации каналов разъема X1 центральных процессоров CPU 313C, CPU 314C-2PtP, CPU 314C-2 DP.
Соответствие разъемов подключения соединительных кабелей адресации каналов CPU 313C, 314C-2PTP, 314C-2DP (соединитель X1) |
|
---|---|
Разъем подключения соединительного кабеля |
Адресация каналов разъема X1 центрального процессора CPU 313C, 314C-2PTP, 314C-2DP |
1 |
PEW x+0; PEW x+2; PEW x+4 |
2 |
PEW x+6; PEW x+8; PAW x+0; PAW x+2 |
3 |
EB x |
