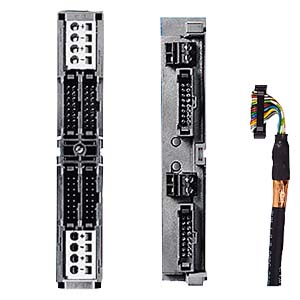

В CPU 31xC к фронтальному соединителю Х1 может подключаться до 3 соединительных кабелей. Ответные части этих кабелей соединяются с клеммными блоками. К соединителю Х2 центрального процессора подключается фронтальный соединитель, используемый для 32-канальных сигнальных модулей.
К одному фронтальному соединителю 16- или 32-канальных сигнальных модулей может подключаться от 2 до 4 соединительных кабелей.
К одному 20- или 40-полюсному фронтальному соединителю аналогового модуля может подключаться от 2 до 4 экранированных соединительных кабелей.
В зависимости от величины тока, протекающего через соединительный кабель, цепи питания подключаются либо к контактам фронтального соединителя, либо к контактам клеммного блока.
