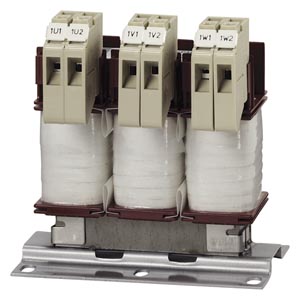

Дроссели выходных фильтров устанавливаются со стороны нагрузки преобразователей частоты, и ток двигателя проходит через них.
Дроссели выходных фильтров компенсируют емкостные токи, появление которых обусловлено емкостью длинных кабельных линий и ограничивают для длинных кабелей двигателей du/dt на выводах обмоток. Это делает возможным применение длинных кабельных линий к двигателям.
Применение дросселей выходных фильтров с магнитопроводами из железа:
- Приводы со стандартными и модифицированными асинхронными двигателями номинальной частотой (с учетом области работы с ослаблением поля) до 87 Гц и максимальной частотой до 200 Гц
- Приводы с нестандартными двигателями или синхронными двигателями с постоянным возбуждением с максимальной частотой до 120 Гц.
В таблице для выбора приведен краткий обзор спектра дросселей выходных фильтров с магнитопроводом из железа. Пожалуйста, направьте факсом запрос о точном типе реактора "Опросный лист на реакторы" факсу.
