SIWAREX CF - подает напряжение, необходимое для питания DMS. В зависимости от приложенной силы генерируется измерительный сигнал, который затем обрабатывается в модуле SIWAREX CF.
Сигнал усиливается, проходит предварительную фильтрацию, а затем преобразуется в цифровое значение. Если подключить дополнительный цифровой фильтр, то можно понизить наводки на измерительный сигнал.
Цифровое значение доступно пользователю внутри системы SIMATIC, его можно использовать в управляющей программе. Возможно, например, дальнейшее подавление ошибки посредством образования среднего значения в ЦП SIMATIC или пересчета в физические единицы. В соответствии с требованиями результат может быть выведен на панель оператора.
Единая универсальная связь между всеми компонентами системы обеспечивает быструю, надежную и экономичную интеграция в технологические системы и последующую диагностику.
SIWAREX CF можно интегрировать в системное программное обеспечение с помощью классических для SPS языков программирования AWL (операторный список), KOP (контактный план) и FUP (функциональный план) или SCL (структурированный язык управления).
Благодаря интеграции в SIMATIC можно строить свободно программируемые системы для измерения силы, которые можно модифицировать в соответствии с внутрипроизводственными требованиями. Для легкого начала работы по интеграции модуля в программу STEP 7 и в качестве основы для прикладного программирования бесплатно предоставляется готовое программное средство SIWAREX CF „Getting Started“ . С его помощью на панели SIMATIC (TP/OP/MP) могут быть отражены замеряемые значения.

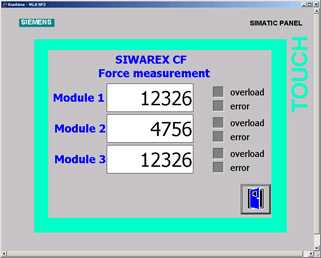

Замеряемые значения с трех модулей в рамках программного средства SIWAREX CF „Getting started“
В отличие от передатчиков, подключенных цифровым или аналоговым способом, у SIWAREX CF отсутствуют дорогостоящие дополнительные модули для соединения с SIMATIC.
После проектирования в SIMATIC и установки модуль сразу же готов к работе. Не требуются дополнительные инструменты для конфигурирования.
Текущие данные поступают в SIMATIC с периферийных участков.
