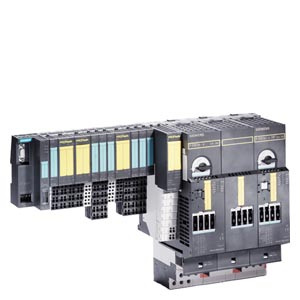

Силовые модули Failsafe в станции ET 200S PROFIsafe
Первые в мире силовые модули Failsafe
Силовые модули Failsafe разработаны на базе силовых модулей с улучшенным набором характеристик. Новые модули оснащены встроенными компонентами автоматики безопасности, что существенно снижает затраты на монтаж систем безопасности.
Если по команде экстренного отключения питания (NOT-AUS) контактор двигателя не отключается, то встроенная автоматика безопасности производит отключение контактора более высокого уровня. Общее время срабатывания защиты остается практически неизменным.
Все свойства силовых модулей с улучшенным набором характеристик
Простота монтажа, компактность, коммутационная способность до 7,5 кВт (16 A). Более высокие значения отключаемых токов короткого замыкания.
Назначение
Силовые модули Failsafe предназначены для работы в составе станций распределенного ввода-вывода ET 200S PROFIsafe. При необходимости силовые модули PROFIsafe могут работать в сочетании с обычными реле безопасности, а также компонентами автоматики безопасности AS-интерфейса (смотри рисунок ниже).
Высокая гибкость
Силовые модули PROFIsafe: совместное использование силовых модулей Failsafe и модулей питания PM-D F PROFIsafe обеспечивает возможность селективного аварийного отключения оборудования. Каждый модуль PM-D F PROFIsafe способен обслуживать до 6 отключающих групп на основе силовых модулей PROFIsafe. Первый уровень безопасности обеспечивает программа безопасного управления (F-программа) программируемого контроллера SIMATIC. Связь ET 200S PROFIsafe с обычными реле безопасности осуществляется через размножитель F-CM с 4 переключающими контактами.
Реле безопасности (вариант 1) или компоненты автоматики безопасности AS-интерфейса (вариант 2) воздействуют на модуль питания PM-D F X1 станции ET 200S, что позволяет производить выборочное отключение двигателей.
Силовой модуль Failsafe с компонентами автоматики безопасности AS-интерфейса и реле защиты 3TK28
Преимущества по сравнению с традиционными системами безопасности
- значительное сокращение количества используемой аппаратуры
- сокращение времени монтажа и наладки системы
- высокий коэффициент готовности силовых модулей PROFIsafe
