Концепция цепи
Устройства плавного пуска SIRIUS 3RW44 могут быть подключены двумя способами.

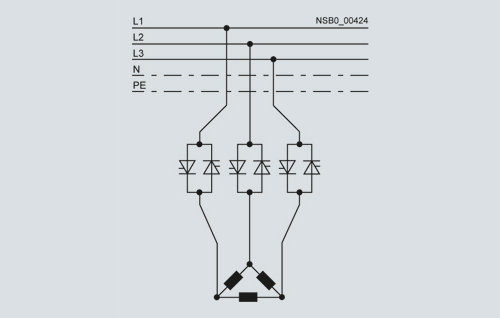

- Включение в линию: Коммутирующие устройства для изоляции и защиты двигателя подсоединяются последовательно с устройством плавного пуска. Двигатель подсоединен к устройству плавного пуска тремя проводами.

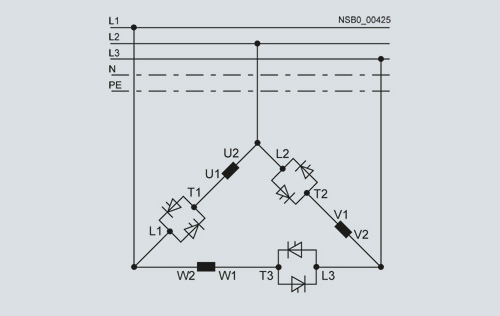

- Включение внутри треугольника: Аналогичное подключению с пускового устройства «звезда-треугольник». Фазы устройства плавного пуска подсоединяются последовательно с обмотками двигателя. Устройство плавного пуска должно коммутировать фазный ток, равный примерно 58 % номинального тока двигателя (линейный ток).
Сравнение способов подключения
Включение в линию:
Номинальный ток Ie coответствует номинальному току двигателя In, 3 проводника к двигателю.
Включение внутри треугольника:
Номинальный ток Ie coответствует примерно 58 % номинального тока двигателя In, 6 проводников к двигателю (как устройство запуска «звезда-треугольник»)
Какой способ подключения выбрать?
Соединение в линию сопряжено с меньшими сложностями. Если длина соединительного кабеля устройства плавного пуска с двигателем является значительной, то данный способ соединения предпочтителен. При соединении в треугольник монтаж вдвое сложнее, однако меньшие размеры устройства позволяют использовать его при той же мощности.
Благодаря возможности переключения соединения работы в линию и треугольник, всегда можно сделать выбор в пользу оптимального решения.
Функция торможения возможна только при включении в линию.
Конфигурация
Полупроводниковое устройство плавного пуска 3RW44 предназначено для нормальных условий запуска. В случае тяжелых условий запуска или повышенного количества пусков в час, должно быть выбрано более мощное устройство.
Для длительного времени пуска рекомендуется применять в двигателе термисторы PTC. Также это относится и к режимам остановки: плавный останов, насосный останов и торможение постоянным током, так как во время остановки в этих режимах возникает дополнительная токовая
нагрузка в отличие от свободного выбега.
В фидере двигателя между устройством плавного пуска и двигателем не разрешается использовать элементы, имеющие ёмкость (например, устройства компенсации). Также нельзя использовать активные фильтры в соединении с устройствами плавного пуска.
Все элементы силовой цепи (предохранители и коммутационные устройства) должны быть рассчитаны на условия прямого пуска двигателя, с учётом токов короткого замыкания. Предохранители, коммутационные устройства и реле перегрузки должны заказываться отдельно.
Состав гармоник пусковых токов должен быть учтён при выборе автоматического выключателя при выборе автоматических выключателей (при выборе расцепителя).
Последовательный интерфейс RS 232, параметрирование и программа для настройки Softstarter ES
Полупроводниковые устройства плавного пуска 3RW44 оснащены ПК интерфейсом для связи с программой Softstarter ES и модулем работы и мониторинга.
Инструкция к SIRIUS 3RW44
Инструкция по эксплуатации содержит важную информацию о планировании, обслуживании, а также о способах подключения и технических характеристиках для всех устройств.
Программа для выбора и симуляции Win-SOFTSTARTER
С помощью данной программы можно моделировать работу всех устройств плавного пуска Siemens с учётом различных параметров: характеристик цепи питания, данных о двигателе и нагрузке, а также с учётом требований для специальных применений.
Данная программа является отличным инструментом, который делает просто излишними сложные и длительные ручные расчеты для выбора необходимого устройства плавного пуска.
Вы можете разместить заказ на CD-ROM с данной программой:
Заказной номер: E20001-D1020-P302-V2-7400.
