Программное обеспечение для PG/OP функций связи
PG/OP функции связи позволяют производить дистанционное программирование систем автоматизации SIMATIC S5/S7 через сеть Industrial Ethernet. Для выполнения этих операций необходимо наличие STEP 5/STEP 7.
Программное обеспечение для S7 функций связи (SOFTNET-S7)
Программируемый интерфейс S7 функций связи обеспечивает доступ программ PG/PC к компонентам систем SIMATIC S7. S7 функции связи базируются на использовании протоколов ISO или TCP/IP.
Для организации S7 связи могут использоваться следующие сервисные службы:
- Административные сервисные службы.
- Сервисные службы управления S7-соединениями.
- Сервисные службы управления переменными.
- Сервисные службы виртуальных полевых устройств VFD (virtual field device).
- Сервисные службы трассировки и обслуживания небольших баз данных.
Функции S5-совместимой связи (SEND/RECEIVE)
Этот вариант связи базируется на использовании 4 уровня (ISO или TCP/IP с RFC 1006) и позволяет производить обмен данными между:
- Программаторами/компьютерами и контроллерами SIMATIC S5.
- Программаторами/компьютерами и контроллерами SIMATIC S7.
- Различными программаторами/компьютерами.
Интерфейс SEND/RECEIVE позволяет выполнять сервисные функции по управлению, установке соединений и передаче данных.
Интерфейсы пользователя
OPC интерфейс
OPC сервер входит в комплект поставки соответствующих пакетов коммуникационного программного обеспечения и может быть использован в качестве стандартного программируемого интерфейса, поддерживающего S7 функции связи и функции S5-совместимой связи. С помощью OPC интерфейса может устанавливаться связь между системами автоматизации и OPC-совместимыми приложениями Windows (Microsoft Office, системы человеко-машинного интерфейса и т.д.).
Программируемый интерфейс на основе C библиотек
Программируемый интерфейс, обеспечивающий поддержку S7- и PG/OP функций связи, а также функций S5-совместимой связи. Интерфейсы для существующих приложений оформляются в виде динамических библиотек связи (DLL – Dynamic Link Library). Для этой цели совместно с программным обеспечением SIMATIC NET могут использоваться следующие компиляторы:
- Microsoft Visual C/C++ V6.0.
- Microsoft Visual Basic V6.0.
- Прочих OPC-совместимых компиляторов, подключаемых через COM (Microsoft Components Model).
Конфигурирование
Конфигурирование коммуникационных систем с поддержкой S7 функций связи и функций S5-совместимой связи выполняется инструментальными средствами STEP 7/NCM PC V5.1 SP2 или более поздних версий.
Кроме того, инструментальные средства NCM PC являются составной частью пакетов SOFTNET-S7 и SOFTNET-PG для Industrial Ethernet.

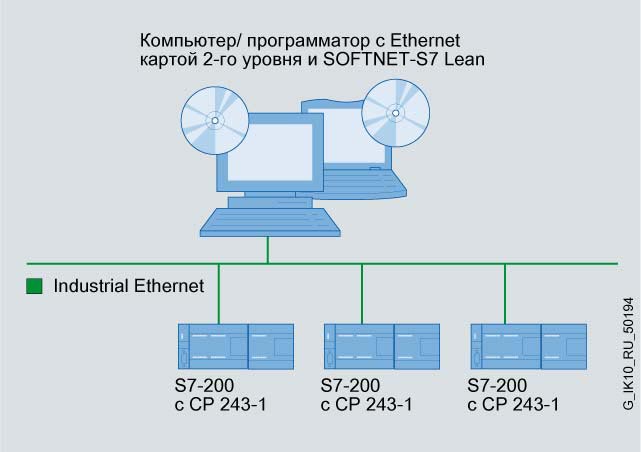

Системная конфигурация SOFTNET-S7 Lean для Industrial Ethernet und S7-200
