SOFTNET для Industrial Ethernet

Программное обеспечение для PG/OP функций связи



PG/OP функции связи позволяют производить дистанционное программирование систем автоматизации SIMATIC S5/S7 через сеть Industrial Ethernet. Для выполнения этих операций необходимо наличие STEP 5/STEP 7.



Программное обеспечение для S7 функций связи (SOFTNET-S7)



Программируемый интерфейс S7 функций связи обеспечивает доступ программ PG/PC к компонентам систем SIMATIC S7. S7 функции связи базируются на использовании протоколов ISO или TCP/IP.



Для организации S7 связи могут использоваться следующие сервисные службы:

  • Административные сервисные службы.
  • Сервисные службы управления S7-соединениями.
  • Сервисные службы управления переменными.
  • Сервисные службы виртуальных полевых устройств VFD (virtual field device).
  • Сервисные службы трассировки и обслуживания небольших баз данных.



Функции S5-совместимой связи (SEND/RECEIVE)



Этот вариант связи базируется на использовании 4 уровня (ISO или TCP/IP с RFC 1006) и позволяет производить обмен данными между:

  • Программаторами/компьютерами и контроллерами SIMATIC S5.
  • Программаторами/компьютерами и контроллерами SIMATIC S7.
  • Различными программаторами/компьютерами.



Интерфейс SEND/RECEIVE позволяет выполнять сервисные функции по управлению, установке соединений и передаче данных.



Интерфейсы пользователя



OPC интерфейс

OPC сервер входит в комплект поставки соответствующих пакетов коммуникационного программного обеспечения и может быть использован в качестве стандартного программируемого интерфейса, поддерживающего S7 функции связи и функции S5-совместимой связи. С помощью OPC интерфейса может устанавливаться связь между системами автоматизации и OPC-совместимыми приложениями Windows (Microsoft Office, системы человеко-машинного интерфейса и т.д.).



Программируемый интерфейс на основе C библиотек

Программируемый интерфейс, обеспечивающий поддержку S7- и PG/OP функций связи, а также функций S5-совместимой связи. Интерфейсы для существующих приложений оформляются в виде динамических библиотек связи (DLL – Dynamic Link Library). Для этой цели совместно с программным обеспечением SIMATIC NET могут использоваться следующие компиляторы:

  • Microsoft Visual C/C++ V6.0.
  • Microsoft Visual Basic V6.0.
  • Прочих OPC-совместимых компиляторов, подключаемых через COM (Microsoft Components Model).



Конфигурирование

Конфигурирование коммуникационных систем с поддержкой S7 функций связи и функций S5-совместимой связи выполняется инструментальными средствами STEP 7/NCM PC V5.1 SP2 или более поздних версий.



Кроме того, инструментальные средства NCM PC являются составной частью пакетов SOFTNET-S7 и SOFTNET-PG для Industrial Ethernet.

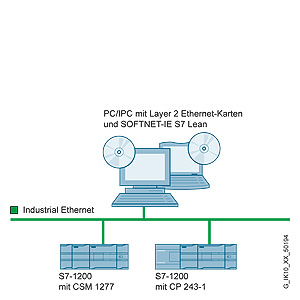

Системная конфигурация SOFTNET-S7 Lean для Industrial Ethernet und S7-200
