SONOFLO SONO 3300/3000 Custody Transfer - ультразвуковой расходомер

Измерительный датчик SONO 3300 CT

Диаметр	Монтажная длина L между фланцами				Do наружный диаметр	Толщина стенки трубы для ¹⁾
DN	PN 10 [мм]	PN 16 [мм]	PN 25 [мм]	PN 40 [мм]	[мм]	PN 10 [мм]	PN 16 [мм]	PN 25 [мм]	PN 40 [мм]
50	-	465 ±3	475 ±3	475 ±3	66.6	-	7.0	7.0	7.0
65	-	460 ±3	475 ±3	475 ±3	78.0	-	7.0	7.0	7.0
80	-	380 ±3	400 ±3	400 ±3	92.0	-	7.0	7.0	7.0
100	-	375 ±3	400 ±3	400 ±3	116.4	-	7.0	7.0	7.0
125	-	375 ±3	400 ±3	400 ±3	143.2	-	7.0	7.0	7.0
150	-	360 ±3	400 ±3	400 ±3	170.4	-	8.0	8.0	8.0
200	-	450 ±4	490 ±4	500 ±4	219.1	-	3.7	4.8	6.5
250	-	600 ±5	575 ±5	600 ±5	273.0	-	4.0	5.3	7.3
300	-	600 ±5	560 ±5	600 ±5	323.9	-	4.4	5.5	8.1
350	-	800 ±5	840 ±5	880 ±5	355.6	-	4.6	6.1	8.6
400	-	875 ±5	925 ±5	975 ±5	406.4	-	4.9	6.6	9.7
500	950 ±6	980 ±6	1050 ±6	1080 ±6	508.0	4.1	5.6	7.9	11.7
600	1075 ±6	1105 ±6	1165 ±6	-	610.0	4.5	6.4	9.1	-
700	1100 ±6	1140 ±6	1190 ±6	-	711.0	5.0	7.2	10.4	-
800	1150 ±6	1180 ±6	1240 ±6	-	813.0	5.6	8.0	11.7	-
900	1200 ±6	1230 ±6	1300 ±6	-	914.0	6.1	8.8	13.3	-
1000	1250 ±6	1300 ±6	1370 ±6	-	1016.0	6.6	9.7	14.3	-
1200	1330 ±6	1360 ±6	-	-	1220.0	7.6	11.3	-	-

1) Указанная толщина стенки трубы для DN 200 ... DN 1200 это мин. значения согласно руководству ЕС по приборам давления 97/23/EC.

Диаметр	Монтажная длина L между фланцами				Do наружный диаметр	Толщина стенки трубы для¹⁾
[дюймов]	PN 10 [дюймов]	PN 16 [дюймов]	PN 25 [дюймов]	PN 40 [дюймов]	[дюймов]	PN 10 [дюймов]	PN 16 [дюймов]	PN 25 [дюймов]	PN 40 [дюймов]
2	-	18.3 ±0.12	18.7 ±0.12	18.7 ±0.12	2.6	-	0.27	0.27	0.27
2½	-	18.1 ±0.12	18.7 ±0.12	18.7 ±0.12	3	-	0.27	0.27	0.27
3	-	14.4 ±0.12	15.7 ±0.12	15.7 ±0.12	3.6	-	0.27	0.27	0.27
4	-	14.7 ±0.12	15.7 ±0.12	15.7 ±0.12	4.6	-	0.27	0.27	0.27
5	-	14.7 ±0.12	15.7 ±0.12	15.7 ±0.12	5.6	-	0.27	0.27	0.27
6	-	14.2 ±0.12	15.7 ±0.12	15.7 ±0.12	6.7	-	0.31	0.31	0.31
8	-	17.7 ±0.16	19.3 ±0.16	19.7 ±0.16	8.6	-	0.14	0.19	0.25
10	-	23.6 ±0.2	22.6 ±0.2	23.6 ±0.2	10.7	-	0.16	0.21	0.29
12	-	23.6 ±0.2	22.0 ±0.2	23.6 ±0.2	12.7	-	0.17	0.21	0.32
14	-	31.5 ±0.2	33.1 ±0.2	34.6 ±0.2	14	-	0.18	0.24	0.34
16	-	34.4 ±0.2	36.4 ±0.2	38.4 ±0.2	16	-	0.19	0.26	0.38
20	37.4 ±0.24	38.6 ±0.24	41.3 ±0.24	42.5 ±0.24	20	0.16	0.22	0.31	0.46
24	42.3 ±0.24	43.5 ±0.24	45.8 ±0.24	-	24	0.18	0.25	0.36	-
28	43.3 ±0.24	44.8 ±0.24	46.8 ±0.24	-	28	0.19	0.28	0.41	-
32	45.3 ±0.24	46.4 ±0.24	48.8 ±0.24	-	32	0.22	0.31	0.46	-
36	47.2 ±0.24	48.4 ±0.24	51.2 ±0.24	-	36	0.24	0.35	0.52	-
40	49.2 ±0.24	51.2 ±0.24	53.9 ±0.24	-	40	0.26	0.38	0.56	-
48	52.3 ±0.24	53.5 ±0.24	-	-	48	0.30	0.44	-	-

1) Указанная толщина стенки трубы для 8" ... 48" это мин. значения согласно руководству ЕС по приборам давления 97/23/EC.

Измерительный преобразователь SONO 3000 CT, IP67, настенный монтаж

_{Добавить приблизительно по 30 мм (1.18 дюймов) с каждой стороны для проводки, около 2 кг (4.4 lb).}

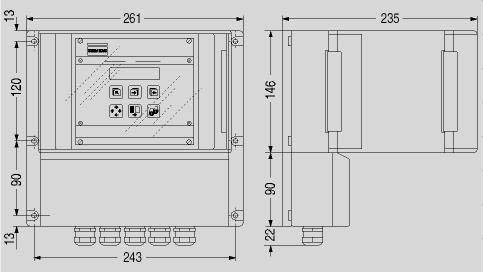

Измерительный преобразователь SONO 3000 CT, IP65, настенный монтаж

Вес 3.5 кг (7.72 lb)

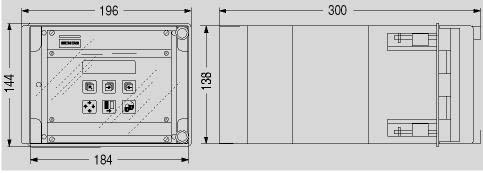

Измерительный преобразователь SONO 3000 CT, IP20, монтаж в переднюю панель

Вес 2.8 кг (6.17 lb)
