SONOFLO SONO 3300/3000 Custody Transfer - ультразвуковой расходомер

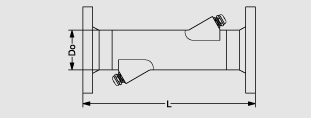

Измерительный датчик SONO 3300 CT
|
Диаметр
|
Монтажная длина L между фланцами
|
Do
наружный
диаметр
|
Толщина стенки трубы для 1)
|
|
DN
|
PN 10
[мм]
|
PN 16
[мм]
|
PN 25
[мм]
|
PN 40
[мм]
|
[мм]
|
PN 10
[мм]
|
PN 16
[мм]
|
PN 25
[мм]
|
PN 40
[мм]
|
|
50
|
-
|
465 ±3
|
475 ±3
|
475 ±3
|
66.6
|
-
|
7.0
|
7.0
|
7.0
|
|
65
|
-
|
460 ±3
|
475 ±3
|
475 ±3
|
78.0
|
-
|
7.0
|
7.0
|
7.0
|
|
80
|
-
|
380 ±3
|
400 ±3
|
400 ±3
|
92.0
|
-
|
7.0
|
7.0
|
7.0
|
|
100
|
-
|
375 ±3
|
400 ±3
|
400 ±3
|
116.4
|
-
|
7.0
|
7.0
|
7.0
|
|
125
|
-
|
375 ±3
|
400 ±3
|
400 ±3
|
143.2
|
-
|
7.0
|
7.0
|
7.0
|
|
150
|
-
|
360 ±3
|
400 ±3
|
400 ±3
|
170.4
|
-
|
8.0
|
8.0
|
8.0
|
|
200
|
-
|
450 ±4
|
490 ±4
|
500 ±4
|
219.1
|
-
|
3.7
|
4.8
|
6.5
|
|
250
|
-
|
600 ±5
|
575 ±5
|
600 ±5
|
273.0
|
-
|
4.0
|
5.3
|
7.3
|
|
300
|
-
|
600 ±5
|
560 ±5
|
600 ±5
|
323.9
|
-
|
4.4
|
5.5
|
8.1
|
|
350
|
-
|
800 ±5
|
840 ±5
|
880 ±5
|
355.6
|
-
|
4.6
|
6.1
|
8.6
|
|
400
|
-
|
875 ±5
|
925 ±5
|
975 ±5
|
406.4
|
-
|
4.9
|
6.6
|
9.7
|
|
500
|
950 ±6
|
980 ±6
|
1050 ±6
|
1080 ±6
|
508.0
|
4.1
|
5.6
|
7.9
|
11.7
|
|
600
|
1075 ±6
|
1105 ±6
|
1165 ±6
|
-
|
610.0
|
4.5
|
6.4
|
9.1
|
-
|
|
700
|
1100 ±6
|
1140 ±6
|
1190 ±6
|
-
|
711.0
|
5.0
|
7.2
|
10.4
|
-
|
|
800
|
1150 ±6
|
1180 ±6
|
1240 ±6
|
-
|
813.0
|
5.6
|
8.0
|
11.7
|
-
|
|
900
|
1200 ±6
|
1230 ±6
|
1300 ±6
|
-
|
914.0
|
6.1
|
8.8
|
13.3
|
-
|
|
1000
|
1250 ±6
|
1300 ±6
|
1370 ±6
|
-
|
1016.0
|
6.6
|
9.7
|
14.3
|
-
|
|
1200
|
1330 ±6
|
1360 ±6
|
-
|
-
|
1220.0
|
7.6
|
11.3
|
-
|
-
|
1) Указанная толщина стенки трубы для DN 200 ... DN 1200 это мин. значения согласно руководству ЕС по приборам давления 97/23/EC.
|
Диаметр
|
Монтажная длина L между фланцами
|
Do
наружный
диаметр
|
Толщина стенки трубы для1)
|
|
[дюймов]
|
PN 10
[дюймов]
|
PN 16
[дюймов]
|
PN 25
[дюймов]
|
PN 40
[дюймов]
|
[дюймов]
|
PN 10
[дюймов]
|
PN 16
[дюймов]
|
PN 25
[дюймов]
|
PN 40
[дюймов]
|
|
2
|
-
|
18.3 ±0.12
|
18.7 ±0.12
|
18.7 ±0.12
|
2.6
|
-
|
0.27
|
0.27
|
0.27
|
|
2½
|
-
|
18.1 ±0.12
|
18.7 ±0.12
|
18.7 ±0.12
|
3
|
-
|
0.27
|
0.27
|
0.27
|
|
3
|
-
|
14.4 ±0.12
|
15.7 ±0.12
|
15.7 ±0.12
|
3.6
|
-
|
0.27
|
0.27
|
0.27
|
|
4
|
-
|
14.7 ±0.12
|
15.7 ±0.12
|
15.7 ±0.12
|
4.6
|
-
|
0.27
|
0.27
|
0.27
|
|
5
|
-
|
14.7 ±0.12
|
15.7 ±0.12
|
15.7 ±0.12
|
5.6
|
-
|
0.27
|
0.27
|
0.27
|
|
6
|
-
|
14.2 ±0.12
|
15.7 ±0.12
|
15.7 ±0.12
|
6.7
|
-
|
0.31
|
0.31
|
0.31
|
|
8
|
-
|
17.7 ±0.16
|
19.3 ±0.16
|
19.7 ±0.16
|
8.6
|
-
|
0.14
|
0.19
|
0.25
|
|
10
|
-
|
23.6 ±0.2
|
22.6 ±0.2
|
23.6 ±0.2
|
10.7
|
-
|
0.16
|
0.21
|
0.29
|
|
12
|
-
|
23.6 ±0.2
|
22.0 ±0.2
|
23.6 ±0.2
|
12.7
|
-
|
0.17
|
0.21
|
0.32
|
|
14
|
-
|
31.5 ±0.2
|
33.1 ±0.2
|
34.6 ±0.2
|
14
|
-
|
0.18
|
0.24
|
0.34
|
|
16
|
-
|
34.4 ±0.2
|
36.4 ±0.2
|
38.4 ±0.2
|
16
|
-
|
0.19
|
0.26
|
0.38
|
|
20
|
37.4 ±0.24
|
38.6 ±0.24
|
41.3 ±0.24
|
42.5 ±0.24
|
20
|
0.16
|
0.22
|
0.31
|
0.46
|
|
24
|
42.3 ±0.24
|
43.5 ±0.24
|
45.8 ±0.24
|
-
|
24
|
0.18
|
0.25
|
0.36
|
-
|
|
28
|
43.3 ±0.24
|
44.8 ±0.24
|
46.8 ±0.24
|
-
|
28
|
0.19
|
0.28
|
0.41
|
-
|
|
32
|
45.3 ±0.24
|
46.4 ±0.24
|
48.8 ±0.24
|
-
|
32
|
0.22
|
0.31
|
0.46
|
-
|
|
36
|
47.2 ±0.24
|
48.4 ±0.24
|
51.2 ±0.24
|
-
|
36
|
0.24
|
0.35
|
0.52
|
-
|
|
40
|
49.2 ±0.24
|
51.2 ±0.24
|
53.9 ±0.24
|
-
|
40
|
0.26
|
0.38
|
0.56
|
-
|
|
48
|
52.3 ±0.24
|
53.5 ±0.24
|
-
|
-
|
48
|
0.30
|
0.44
|
-
|
-
|
1) Указанная толщина стенки трубы для 8" ... 48" это мин. значения согласно руководству ЕС по приборам давления 97/23/EC.
|
Диаметр
|
Вес
|
|
PN 10
|
PN 16
|
PN 25
|
PN 40
|
|
DN
|
дюймов
|
кг
|
lbs
|
кг
|
lbs
|
кг
|
lbs
|
кг
|
lbs
|
|
50
|
2
|
-
|
-
|
13
|
28.6
|
14
|
30.8
|
14
|
30.8
|
|
65
|
2½
|
-
|
-
|
15
|
33
|
16
|
35.3
|
16
|
35.3
|
|
80
|
3
|
-
|
-
|
18
|
39.7
|
19
|
42
|
19
|
42
|
|
100
|
4
|
-
|
-
|
32
|
70.5
|
35
|
77.2
|
35
|
77.2
|
|
125
|
5
|
-
|
-
|
38
|
83.8
|
44
|
97
|
44
|
97
|
|
150
|
6
|
-
|
-
|
45
|
99
|
52
|
114.6
|
52
|
114.6
|
|
200
|
8
|
-
|
-
|
58
|
128
|
70
|
154
|
79
|
174
|
|
250
|
10
|
-
|
-
|
75
|
165
|
96
|
211.6
|
117
|
258
|
|
300
|
12
|
-
|
-
|
92
|
203
|
114
|
251
|
151
|
333
|
|
350
|
14
|
-
|
-
|
113
|
249
|
145
|
320
|
191
|
421
|
|
400
|
16
|
-
|
-
|
141
|
311
|
191
|
421
|
274
|
604
|
|
500
|
20
|
153
|
337
|
207
|
456
|
284
|
626
|
379
|
835
|
|
600
|
24
|
193
|
425
|
276
|
608
|
363
|
800
|
-
|
-
|
|
700
|
28
|
262
|
577
|
303
|
668
|
480
|
1058
|
-
|
-
|
|
800
|
32
|
329
|
725
|
400
|
882
|
650
|
1433
|
-
|
-
|
|
900
|
36
|
428
|
943
|
475
|
1047
|
835
|
1841
|
-
|
-
|
|
1000
|
40
|
500
|
1102
|
594
|
1309
|
1078
|
2377
|
-
|
-
|
|
1200
|
48
|
470
|
1036
|
732
|
1614
|
-
|
-
|
-
|
-
|
Измерительный преобразователь SONO 3000 CT, IP67, настенный монтаж
Добавить приблизительно по 30 мм (1.18 дюймов) с каждой стороны для проводки, около 2 кг (4.4 lb).

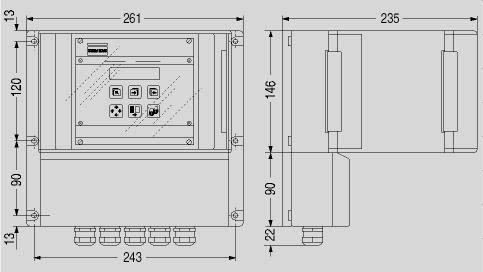

Измерительный преобразователь SONO 3000 CT, IP65, настенный монтаж
Вес 3.5 кг (7.72 lb)
Измерительный преобразователь SONO 3000 CT, IP20, монтаж в переднюю панель
Вес 2.8 кг (6.17 lb)
|
