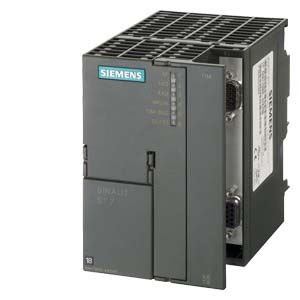

TIM 4R/4RD без встроенного модема


TIM 4R / 4RD

Основные технические данные



Скорость передачи данных

50 ... 38400 бит/с

Интерфейсы:



  • подключения 1-го внешнего приемопередающего устройства

9-полюсный штекер соединителя D-типа, выбор RS232 или RS485

  • подключения 2-го внешнего приемопередающего устройства

Гнездо RJ45, выбор RS232 или RS484 (кабель адаптера с 9-полюсным штекером соединителя D-типа включен в комплект поставки)

  • MPI интерфейс

9-полюсное гнездо соединителя D-типа

  • подключения антенны DCF77 (TIM 4RD)

BNC гнездо (через кабель адаптера, включенный в комплект поставки)

  • подключения цепи питания

4-полюсный терминальный блок

Напряжение питания

=24 В

Потребляемый ток:



  • от внутренней шины S7-300/C7

60 мА (только при использовании модуля TIM в качестве коммуникационного процессора S7-300/C7)

  • от источника =24 В

500 мА

Потребляемая мощность

12.3 Вт

Условия эксплуатации, хранения и транспортировки:



  • диапазон рабочих температур

0 ... +60 °C

  • диапазон температур хранения и транспортировки

-40 ... +70 °C

  • относительная влажность, не более

95 % при +25 °C

Конструкция:



  • формат модуля

Компактный модуль S7-300 шириной 80 мм

  • габариты в мм

80 x 125 x 120

  • масса

300 г

Степень защиты

IP20

Конфигурирование:



  • программное обеспечение для программатора

Программное обеспечение конфигурирования SINAUT ST7

  • программное обеспечение для центральных процессоров

Библиотека функциональных блоков SINAUT TD7

Объем памяти пользователя в центральном процессоре S7

Минимум 20 Кбайт. Реальный размер зависит от объема передаваемых данных и набора поддерживаемых функций

Протоколы передачи данных



Поддерживаемые протоколы

SINAUT ST7
SINAUT ST1

Режимы работы для выделенной линии, радиосети:



  • протокол SINAUT ST7

Опрос
Опрос с временными интервалами
Мультимастерный опрос с временными интервалами

  • протокол SINAUT ST1

Опрос
Опрос с временными интервалами

Режимы работы в сети с автоматическим вызовом абонента:



  • протокол SINAUT ST7

Спонтанный

  • протокол SINAUT ST1

Спонтанный

Формат символа при асинхронной передаче данных:



  • протокол SINAUT ST7, режим опроса или спонтанный

10 или 11 бит

  • протокол SINAUT ST7, режим мультимастерного опроса

10 бит

  • протокол SINAUT ST1, режим опроса

11 бит

  • протокол SINAUT ST1, спонтанный режим

10 или 11 бит
