Общая информация о электромагнитных расходомерах

Погрешность измерения

Для постоянного точ ого измерения расхода необходима калибровка расходомера . Калибровка MAGFLO осуществляется на устройствах SIEMENS, предназначенных для калибровки расхода. Эти устройства аккредитованы через UKAS и DANAK согласно ISO 17025 (EN 45001 EA) и могут отслеживаться по отношению к различным международным стандартам и NIST.
Каждый измерительный датчик поставляется со свидетельством о калибровке и сохраненными в блоке памяти SENSORPROM данными калибровки.

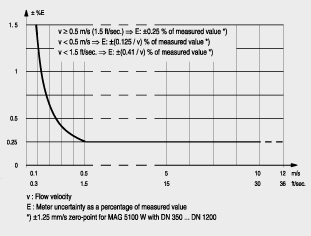

Погрешность измерения MAG 5000, MAG 6000 или MAG 6000 I с использованием MAG 3100 W или MAG 1100 PFA

Погрешность измерения MAG 5000, MAG 6000 или MAG 6000 I с использованием MAG 3100, MAG 1100 керамических или MAG 5100 W

Эталонные условия

Эталоннные условия (ISO 9104 и DIN EN 29104)
Температура вещества	20 °C ± 5 K (68 °F ± 9 °F)
Окружающая температура	20 °C ± 5 K (68 °F ± 9 °F)
Напряжение питания	U_n ± 1 %
Время нагрева	30 минут
Интерграция в сегмент трубы
впускной сегмент	10 x DN (DN ≤ 1200/48”) 5 x DN (DN > 1200/48“)
выпускной сегмент	5 x DN (DN ≤ 1200/48”) 3 x DN (DN > 1200/48“)
Условия протока	полностью сформированный профиль протока

Дополнительная погрешность при отклонениях от эталонных условий
Выход тока	Как импульсный выход (± 0.1 % от фактического расхода + 0.05 % от конечного значения)
Влияние внешней температуры
выход индикации / частоты / импульсов	< ±0.003 % / K измеренного значения
токовый выход	< ±0.005 % / K измеренного значения
Влияние напряжения питания	< 0.005 % от измеренного значения при 1% изменения
Воспроизводимость	±0.1 % от фактического расхода при v ≥ 0.5 м/сек (1.5 ft/s)

Выбор измерительного датчика

Диаметр измерительного датчика в DN (метрический)

Таблица диаметров (DN 2 … DN 2000)

Таблица показывает отношение между скоростью протока v, количеством расхода Q и размером измерительного датчика DN.

Руководства по выбо у измерительного датчика

Мин. диапазон измерения: 0 … 0,25 м /сек
Макс. диапазон измерения: 0 … 10 м /сек
Обычно измерительный датчик выбирается таким образом , чтобы ном . скорость протока v лежала в диапазоне измерения 1 …3 /сек.

Формула для вычисления скорости протока	Единицы
v = 1273.24 · Q / DN² или	v : [м/сек], Q : [л/сек], DN : [мм]
v = 353.68 · Q / DN²	v : [м/сек], Q : [м³/час], DN : [мм]

Диаметр измерительного датчика в дюймах

Таблица номинальных диаметров (¼” … 78”)

Таблица показывает отношение между скоростью протока v, количеством расхода Q и размером измерительного датчика .

Руководства по выбо у измерительного датчика

Мин. диапазон измерения: 0 …0.8 ft/s

Макс. диапазон измерения: 0 … 33 ft/s

Обычно измерительный датчик выбирается таким образом , чтобы ном . скорость протока v лежала в диапазоне измерения 3 …10ft/s.

Формула для вычисления скорости протока	Единица
v = 0.408 · Q / (Pipe I.D.)² или	v : [м/сек], Q : [USgpm], Pipe I.D. : [дюймов]
v = 283.67 · Q / (Pipe I.D.)²	v : [м/сек], Q : [USmgd], Pipe I.D. : [дюймов]

Условия монтажа

Измерительный датчик всегда должен быть полностью заполнен жидкостью.

Монтаж в постоянно заполненный трубопровод

Измерительный датчик всегда должен быть полностью заполнен жидкостью. Поэтому всегда избегать:

монтажа в высшей точке трубопроводной системы
монтажа в вертикальные трубы со свободным выпуском

Не монтировать полностью опорожняемые трубопроводы

В случае лишь частично заполненных труб или труб с направлением протока сверху вниз и свободным выпуском расходомер должен быть смонтирован в коле е трубы .

Монтаж колено трубы для частично заполненного трубопровода

Монтаж в нагнетательные трубопроводы
Рекомендуемое направление протока: вверх. Таким образом удается практически полностью исключить влияние пузырьков
газа / в жидкости на измерение.

Монтаж вертикальные трубы с направлением протока снизу вверх

Монтаж в горизонтальные трубы

Измерительный датчик должен быть смонтирован согласно рисунку выше. Запрещено монтировать измерительный датчик
так , как это показано на рисунке ниже, т.к. в результате электроды располагались бы сверху, где возможны пузырьки воздуха, или снизу, где могут скапливаться отложения, песок и т.п.

При использовании определения опорожнения трубы измерительный датчик может быть наклонен на 45°.

Измерение абразивных жидкостей и жидкостей с твердыми примесями

Рекомендуется осуществлять монтаж в вертикальную/наклонную трубу , чтобы до минимума уменьшить износ и отложения на
измерительном датчике.

Монтаж в вертикальные трубопроводы с направлением протока снизу вверх при измерении абразивных жидкостей

Прямые участки

Монтаж между коленами трубы, насосами и вентилями; стандартные впускные и выпускные участки трубы

Для достижения макс. точ ости при измерении расхода необходимы прямые впускные и выпускные трубы, а также соблюдение определенного интервала между расходомером и насосами или вентилями.

Кроме этого расходомер должен располагаться по центру относительно трубного фланца и уплотнений.

Выравнивание потенциалов

Электрический потенциал жидкости всегда должен быть равен электрическому потенциалу измерительного датчика. В зависимости от использования это может быть достигнуто различными способами:

проволочная перемычка между измерительным датчиком и соседними компонентами (MAG 1100, MAG 3100)
прямой металлический контакт между измерительным датчиком и фитингами (MAG 1100 Food)
смонтированные электроды заземления (MAG 3100, MAG 3100 W, MAG 5100 W)
опционные фланцы или кольца заземления или безопасности (MAG 1100, MAG 3100)
опционные графитовые уплотнения для MAG 1100 (стандарт для высокотемпературной конструкции MAG 1100)

Низкое давление

Избегать разрежения измерительной трубе. Это может повредить футеровку.

Монтаж в большие трубы

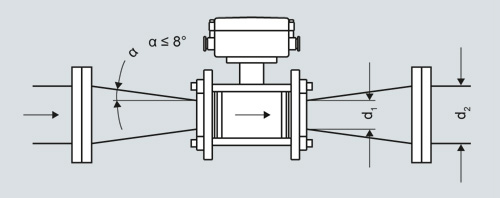

Уменьшение ном. диаметра трубы

Расходомер может быть смонтирован между двумя переходниками (примеру, DIN 28545). Следующая кривая падения давления применима при угле сужения 8°. Кривые действуют для воды.

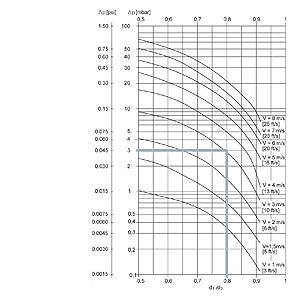

Падение давления как функция уменьшения диаметров между переходниками

Пример:
Скорость протока (v) в 3 м / (10 ft/s) в измерительном датчике с уменьшением диаметра с DN 100 (4") на DN 80 (3") (d 1 /d 2 =0,8)
приводит к падению давления в 2,9 мбар.

Окружающая температура

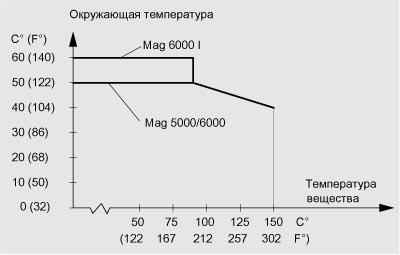

Макс. окружающая температура как функция температуры вещества

Для измерительного преобразователя возможен компактный или раздельный монтаж.

При компактном монтаже температура вещества должна соответствовать графику.

Кабель измерительного датчика и проводимость вещества

Компактный монтаж:

Жидкости с электрической проводимостью ≥5 µS/см.

Раздельный монтаж:

Раздельный монтаж

Проводимость вещест а (стандартным кабелем)

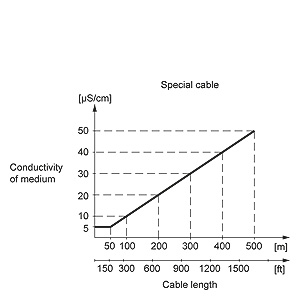

Проводимость вещества (специальным кабелем)

Указание

Для определения пустого измерительного датчика проводимость среды всегда должна быть ≥20 µS/c, а макс. длина кабеля
электродов при раздельном монтаже всегда должна составлять не более 50 м (150 ft). Обязательным является использование
спецкабеля.

При раздельном монтаже в Ex-приложениях использование специального кабеля запрещено, пустой измерительный датчик не
может быть определен, а проводимость должна быть ≥30 µS/см. Для монтируемых раздельно установок и использования с
возможностью калибровки макс. длина кабеля составляет 200 м (600 ft).
