Погрешность измерения

Для постоянного точ ого измерения расхода необходима калибровка расходомера . Калибровка MAGFLO осуществляется на устройствах SIEMENS, предназначенных для калибровки расхода. Эти устройства аккредитованы через UKAS и DANAK согласно ISO 17025 (EN 45001 EA) и могут отслеживаться по отношению к различным международным стандартам и NIST.
Каждый измерительный датчик поставляется со свидетельством о калибровке и сохраненными в блоке памяти SENSORPROM данными калибровки.

Погрешность измерения MAG 5000, MAG 6000 или MAG 6000 I с использованием MAG 3100 W или MAG 1100 PFA

Погрешность измерения MAG 5000, MAG 6000 или MAG 6000 I с использованием MAG 3100, MAG 1100 керамических или MAG 5100 W

Эталонные условия

Выбор измерительного датчика

Диаметр измерительного датчика в DN (метрический)

Таблица диаметров (DN 2 … DN 2000)

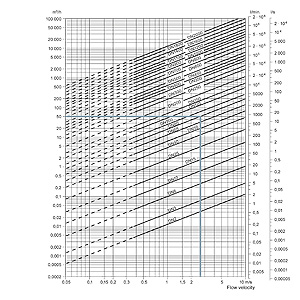

Таблица показывает отношение между скоростью протока v, количеством расхода Q и размером измерительного датчика DN.

Руководства по выбо у измерительного датчика

Мин. диапазон измерения: 0 … 0,25 м /сек
Макс. диапазон измерения: 0 … 10 м /сек
Обычно измерительный датчик выбирается таким образом , чтобы ном . скорость протока v лежала в диапазоне измерения 1 …3 /сек.

Диаметр измерительного датчика в дюймах

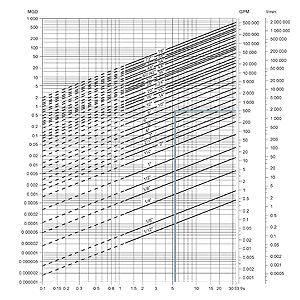

Таблица номинальных диаметров (¼” … 78”)

Таблица показывает отношение между скоростью протока v, количеством расхода Q и размером измерительного датчика .

Руководства по выбо у измерительного датчика

Мин. диапазон измерения: 0 …0.8 ft/s

Макс. диапазон измерения: 0 … 33 ft/s

Обычно измерительный датчик выбирается таким образом , чтобы ном . скорость протока v лежала в диапазоне измерения 3 …10ft/s.

Условия монтажа

Измерительный датчик всегда должен быть полностью заполнен жидкостью.

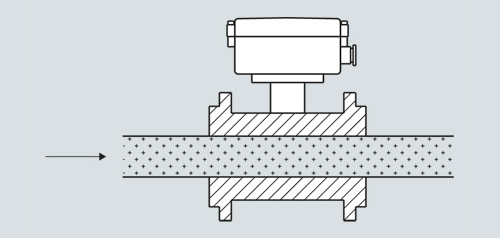

Монтаж в постоянно заполненный трубопровод

Измерительный датчик всегда должен быть полностью заполнен жидкостью. Поэтому всегда избегать:

• монтажа в высшей точке трубопроводной системы
• монтажа в вертикальные трубы со свободным выпуском

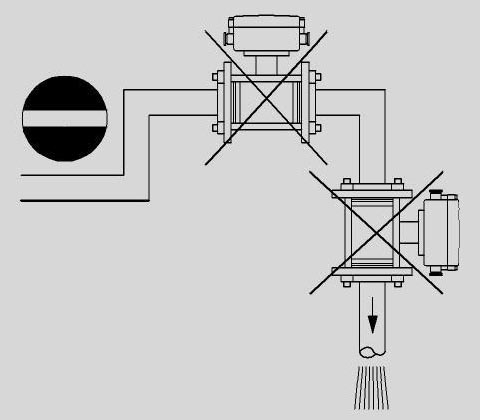

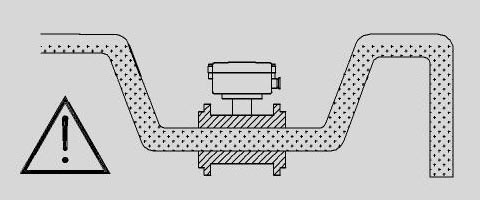

Не монтировать полностью опорожняемые трубопроводы

В случае лишь частично заполненных труб или труб с направлением протока сверху вниз и свободным выпуском расходомер должен быть смонтирован в коле е трубы .

Монтаж колено трубы для частично заполненного трубопровода

Монтаж в нагнетательные трубопроводы
Рекомендуемое направление протока: вверх. Таким образом удается практически полностью исключить влияние пузырьков
газа / в жидкости на измерение.

Монтаж вертикальные трубы с направлением протока снизу вверх

Монтаж в горизонтальные трубы

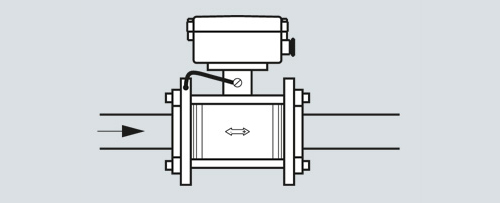

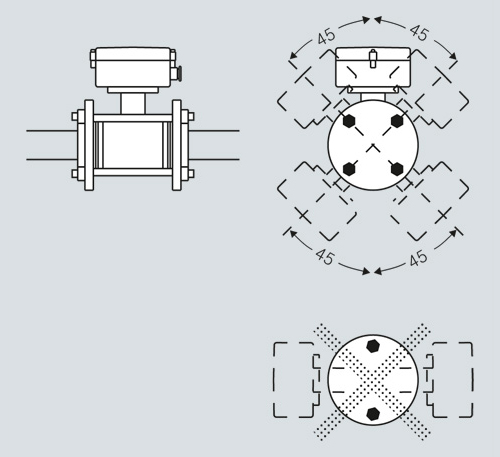

Измерительный датчик должен быть смонтирован согласно рисунку выше. Запрещено монтировать измерительный датчик
так , как это показано на рисунке ниже, т.к. в результате электроды располагались бы сверху, где возможны пузырьки воздуха, или снизу, где могут скапливаться отложения, песок и т.п.

При использовании определения опорожнения трубы измерительный датчик может быть наклонен на 45°.

Измерение абразивных жидкостей и жидкостей с твердыми примесями

Рекомендуется осуществлять монтаж в вертикальную/наклонную трубу , чтобы до минимума уменьшить износ и отложения на
измерительном датчике.

Монтаж в вертикальные трубопроводы с направлением протока снизу вверх при измерении абразивных жидкостей

Прямые участки

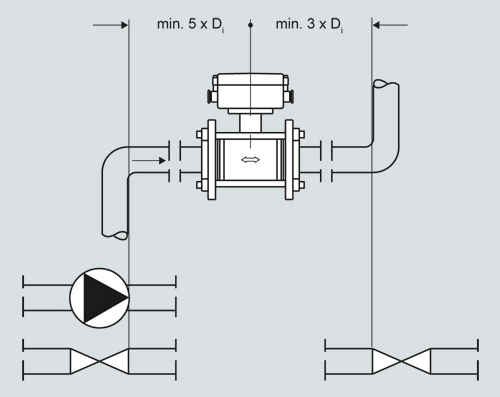

Монтаж между коленами трубы, насосами и вентилями; стандартные впускные и выпускные участки трубы

Для достижения макс. точ ости при измерении расхода необходимы прямые впускные и выпускные трубы, а также соблюдение определенного интервала между расходомером и насосами или вентилями.

Кроме этого расходомер должен располагаться по центру относительно трубного фланца и уплотнений.

Выравнивание потенциалов

Выравнивание потенциалов

Электрический потенциал жидкости всегда должен быть равен электрическому потенциалу измерительного датчика. В зависимости от использования это может быть достигнуто различными способами:

• проволочная перемычка между измерительным датчиком и  соседними компонентами (MAG 1100, MAG 3100)
• прямой металлический контакт между измерительным датчиком  и фитингами (MAG 1100 Food)
• смонтированные электроды заземления (MAG 3100, MAG 3100  W, MAG 5100 W)
• опционные фланцы или кольца заземления или безопасности  (MAG 1100, MAG 3100)
• опционные графитовые уплотнения для MAG 1100 (стандарт для высокотемпературной конструкции MAG 1100)


Низкое давление

Избегать разрежения измерительной трубе. Это может повредить футеровку.

Монтаж в большие трубы

Уменьшение ном. диаметра трубы

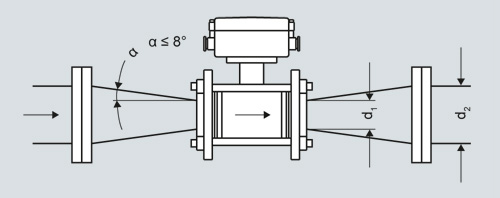

Расходомер может быть смонтирован между двумя переходниками (примеру, DIN 28545). Следующая кривая падения давления применима при угле сужения 8°. Кривые действуют для воды.

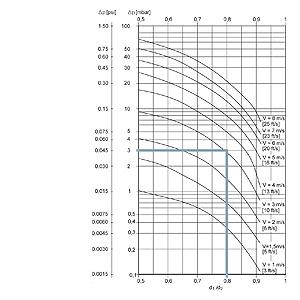

Падение давления как функция уменьшения диаметров между переходниками

Пример:
Скорость протока (v) в 3 м / (10 ft/s) в измерительном датчике с уменьшением диаметра с DN 100 (4") на DN 80 (3") (d 1 /d 2 =0,8)
приводит к падению давления в 2,9 мбар.

Окружающая температура

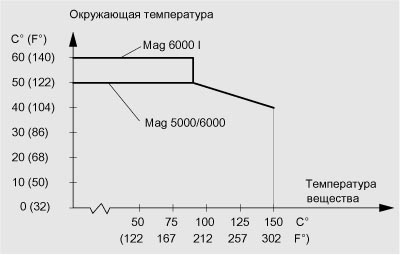

Макс. окружающая температура как функция температуры вещества

Для измерительного преобразователя возможен компактный или раздельный монтаж.

При компактном монтаже температура вещества должна соответствовать графику.

Кабель измерительного датчика и проводимость вещества

Компактный монтаж:

Жидкости с электрической проводимостью ≥5 µS/см.

Раздельный монтаж:

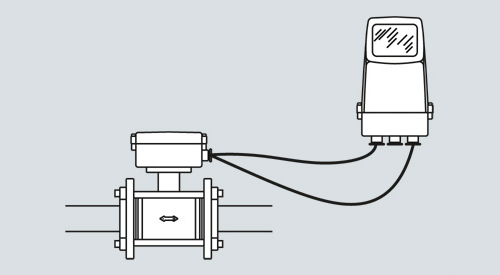

Раздельный монтаж

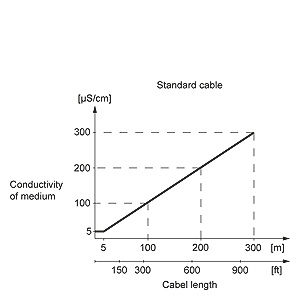

Проводимость вещест а (стандартным кабелем)

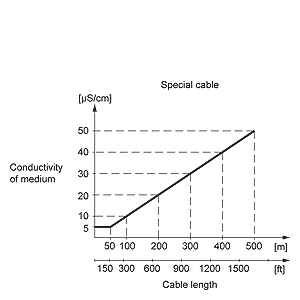

Проводимость вещества (специальным кабелем)

Указание

Для определения пустого измерительного датчика проводимость среды всегда должна быть ≥20 µS/c, а макс. длина кабеля
электродов при раздельном монтаже всегда должна составлять не более 50 м (150 ft). Обязательным является использование
спецкабеля.

При раздельном монтаже в Ex-приложениях использование специального кабеля запрещено, пустой измерительный датчик не
может быть определен, а проводимость должна быть ≥30 µS/см. Для монтируемых раздельно установок и использования с
возможностью калибровки макс. длина кабеля составляет 200 м (600 ft).
