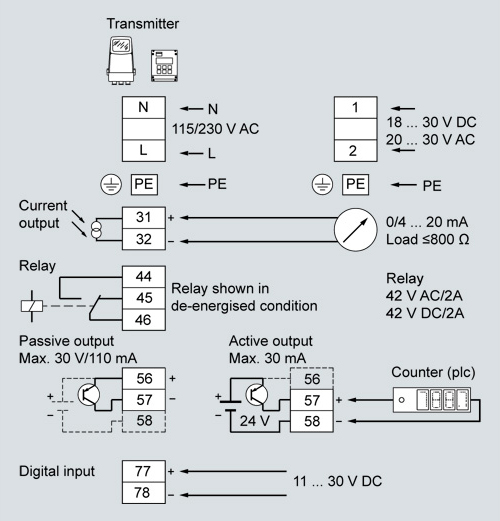

Электрическое соединение
Заземление
PE требуется из-за питания класса защиты 1.
Механические счётчики
Если к соединениям 57 и 58 подключается механический счетчик (активный выход), то необходимо подключить конденсатор 1000 µF к соединениям 56 и 58, плюсовой полюс к соединению 56 и минусовой полюс к соединению 58.
Выходной кабель
В окружении с электрическими помехами рекомендуется использовать экранированный кабель.
Электрическое соединение
Преобразователь сигналов MASS 6000 и преобразователь расхода MASS MC1
Преобразователь сигналов MASS 6000 и преобразователь расхода MASS MC1
MASS 6000 и MASS MC1 в Ex-приложениях:
Все преобразователи расхода MASSFLO MC1 подходят для любых применений в технологической промышленности для точных и надежных измерений во взрывоопасных зонах. Сенсор MC имеет все необходимые допуски, например, допуски ATEX/FM и допуск PED (European pressure directive). Благодаря расширенной концепции безопасности больших сенсоров они могут подключаться к стандартным версиям MASS 6000 19" или MASS 6000 IP67, но установка преобразователя сигналов должна осуществляться в безопасное зоне. В не взрывоопасных зонах может использоваться весь спектр преобразователей сигналов MASS 6000.
