MAGFLO MAG 1100 Food

Измерительный датчик MAG 1100 Food, компактный/раздельный



Диаметр

DN

L

[мм]

A

[мм]

A1

[мм]

B

[мм]

B1

[мм]

D

[мм]

Di
(Al2O3)
[мм]

Di
PFA
[мм]

Вес

[кг]

10

64

156

300

188.0

241.0

64.0

10

10

2.2

15

64

156

309

188.0

341.0

64.0

15

16

2.2

25

79

164

317

202.8

355.8

77.5

25

26

2.7

40

94

176

329

221.5

374.5

91.0

40

38

3.4

50

104

184

337

243.5

396.5

119.0

50

50

4.2

65

131

194

347

259.0

412.0

130.0

65

66

5.5

80

156

200

353

277.5

430.5

155.0

80

81

7.0

100

186

213

366

304.5

457.5

183.0

100

100

10.0



Диаметр

[дюймов]

L

[дюймов]

A

[дюймов]

A1

[дюймов]

B

[дюймов]

B1

[дюймов]

D

[дюймов]

Di
(Al2O3)
[дюймов

Di
PFA
[дюймов]

Weight

[Ib]

3/8

2.52

6.14

12.16

7.40

13.43

2.52

0.39

0.39

4.8

½

2.52

6.14

12.16

7.40

13.43

2.52

0.59

0.63

4.8

1

3.11

6.46

12.48

7.98

14.01

3.05

0.98

1.02

4.9

1½

3.70

6.93

12.95

8.72

14.74

3.58

1.57

1.50

7.5

2

4.09

7.24

13.27

9.59

15.61

4.68

1.97

1.97

9.2

2½

5.16

7.64

13.66

10.20

16.22

5.12

2.56

2.60

12.0

3

6.14

7.87

13.90

10.93

16.95

6.10

3.15

3.19

15.0

4

7.32

8.39

14.41

11.99

18.01

7.20

3.94

3.94

22.0

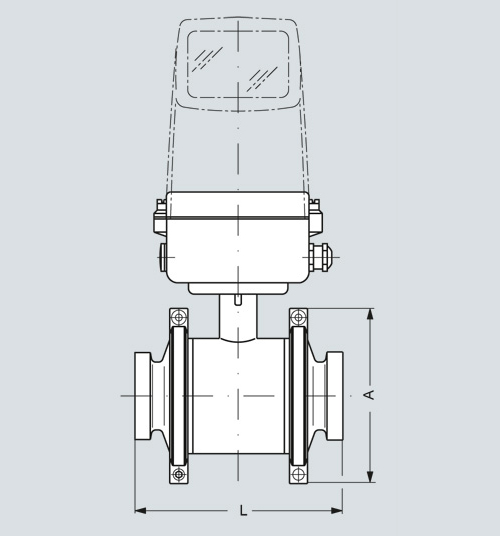

Измерительный датчик MAG 1100 Food, компактный/раздельный – монтажная длина



Диаметр

A

L1)

DN

дюймов

[мм]

[дюймов]

[мм]

[дюймов]

10

3/8

99

3.90

146

5.75

15

½

99

3.90

146

5.75

25

1

113

4.45

161

6.34

40

1½

126

4.96

176

6.93

50

2

154

6.06

186

7.32

65

2½

165

6.50

223

8.78

80

3

200

7.87

258

10.16

100

4

225

8.86

288

11.34

1) Общая монтажная длина "L" не зависит от выбранного типа адаптера .

Принадлежности

Приварной адаптер



Диаметр адаптера

Диаметр
измерительного
датчика:

L

Вварная конструкция









Tri-Clover®

[дюймов]

[дюймов]

[дюймов]

Di
[дюймов]

Do
[дюймов]

3/8

3/8

1½

0.37

½

½

½

1½

0.62

¾

1

1

1½

0.87

1

1½

1½

1½

1.37

1½

2

2

1½

1.87

2

2½

2½

1¾

3/4

2½

3

3

2

2.87

3

4

4

2

3.83

4



Адаптер
DN

Измерител
ьный
датчик DN

L

Вварная конструкция







DIN 11850

DS/ISO 2037

SMS 3008

BBS 4825-1

Tri-Clover®

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

10

10

40

10.0

13.0

10.0

13.0

10.0

13.0

10.0

13.0

9.4

12.7

15

15

40

16.0

19.0

16.0

19.0

16.0

19.0

16.0

19.0

-

-

15.9

15

40

-

-

-

-

-

-

-

-

15.75

19.05

20

15

40

20.0

23.0

20.0

23.0

20.0

23.0

20.0

23.0

-

-

25

25

40

-

-

22.6

25.6

22.6

25.6

22.6

25.6

22.1

25.4

25

25

40

26.0

29.0

-

-

-

-

-

-

-

-

28

25

40

-

-

25.6

28.6

-

-

-

-

-

-

32

25

40

-

-

-

-

29.6

32.0

-

-

-

-

32

25

40

32.0

35.0

-

-

-

-

-

-

-

-

33.7

25

40

-

-

31.3

34.3

31.3

34.3

-

-

-

-

38

40

40

-

-

35.6

38.6

35.6

38.6

35.6

38.6

34.8

38.1

40

40

40

-

-

37.6

40.6

-

-

-

-

-

-

40

40

40

38.0

40.0

-

-

-

-

-

-

-

-

50

50

40

-

-

48.6

51.6

48.6

51.6

48.6

51.6

47.5

50.8

50

50

40

50.0

53.0

-

-

-

-

-

-

-

-

63.5

65

45

-

-

60.3

64.1

60.3

64.1

60.3

64.1

60.2

63.5

65

65

45

66.0

70.0

-

-

-

-

-

-

-

-

70

65

45

-

-

66.8

70.6

-

-

-

-

-

-

76

65

45

-

-

-

-

72.0

76.0

-

-

-

-

76.1

80

50

-

-

72.9

76.7

72.9

76.7

72.9

76.7

72.9

76.2

80

80

50

81.0

85.0

-

-

-

-

-

-

-

-

88.9

80

50

-

-

84.9

89.8

84.9

89.8

-

-

-

-

100

50

50

100

104

-

-

-

-

-

-

-

-

101.6

50

50

-

-

97.6

102.5

97.6

102.5

97.6

102.6

97.38

101.6

114.3

50

50

-

-

110.3

115.6

110.3

115.6

110.3

115.6

-

-

Tri-Clover ® это зарегистрированный товарны знак Ladish Co.



Зажимной адаптер



Диаметр
адаптера

Диаметр измер. датчика :

L

Исполнение зажима









Tri-Clamp®

[дюймов]

[дюймов]

[дюймов]

Di
[дюймов]

Do
[дюймов]

3/8

3/8

1½

0.37

0.98

½

½

1½

0.62

0.98

1

1

1½

0.87

1.99

1½

1½

1½

1.37

1.99

2

2

1½

1.87

2.52

2½

2½

1¾

2.37

3.05

3

3

2

2.87

3.58

4

4

2

3.83

4.70



Адаптер
DN

Измер.
датчик DN

L

Исполнение зажима







DIN 32676

ISO 2852

SMS 3016

BBS 4825-3

Tri-Clamp®

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

10

10

40

10.0

34.0

10.0

34.0

10.0

34.0

-

-

9.4

25.0

15

15

40

16.0

34.0

16.0

34.0

16.0

34.0

-

-

15.75

25.0

20

15

40

20.0

34.0

20.0

34.0

-

-

-

-

-

-

25

25

40

-

-

22.6

50.5

22.6

50.5

22.6

50.5

22.1

50.5

25

25

40

26.0

50.5

26.0

50.5

-

-

-

-

-

-

33.7

25

40

31.3

50.5

31.3

50.5

31.3

50.5

-

-

-

-

38

40

40

-

-

35.6

50.5

35.6

50.5

35.6

50.5

34.8

50.5

40

40

40

38.0

50.5

38.0

50.5

-

-

-

-

-

-

50

50

40

50.0

64.0

-

-

-

-

-

-

-

-

51

50

40

48.6

64.0

48.6

64.0

48.6

64.0

47.5

64.0





63.5

65

45

-

-

60.3

77.5

60.3

77.5

60.3

77.5

60.2

77.5

65

65

45

66.0

91.0

-

-

-

-

-

-

-

-

76.1

80

50

-

-

72.9

91.0

72.9

91.0

72.9

91.0

72.9

91.0

80

80

50

81.0

106.0

-

-

-

-

-

-

-

-

100

100

50

100.0

119.9

-

-

-

-

-

-

-

-

101.6

100

50

-

-

97.6

119.0

97.6

119.0

97.6

119.0

97.38

119.0

Tri-Clamp ® это зарегистрированный товарны знак Ladish Co.



Резьбовой адаптер



Адаптер DN

Измерительный
датчик DN

L

Исполнение резьбы









DIN 11850

[мм]

[мм]

[мм]

Di
[мм]

Do
[мм]

10

10

40

10.0

28.0

15

15

40

16.0

34.0

20

15

40

20.0

44.0

25

25

40

26.0

52.0

32

25

40

32.0

58.0

40

40

40

38.0

65.0

50

50

40

50.0

78.0

65

65

45

66.0

95.0

80

80

50

81.0

110.0

100

100

50

100.0

130.0







Adapter DN

Измерительный
датчик DN

L

Исполнение резьбы









IS 2852

SS 3351

BS 4825-4 (IDF)

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

25

25

40

22.6

37.0

22.6

37.0

22.6

37.0

38

40

40

35.6

51.0

35.6

51.0

35.6

51.0

51

50

40

48.6

64.0

48.6

64.0

48.6

64.0

63.5

65

45

60.3

78.0

60.3

78.0

60.3

78.0

76.1

80

50

72.9

91.0

72.9

91.0

72.9

91.0

101.6

100

50

-

-

-

-

97.6

126.0

101.6

100

50

97.6

118.0

97.6

118.0

-

-







Adapter DN

Измерительный
датчик DN

L

Исполнение резьбы









SMS 1145

[мм]

[мм]

[мм]

Di
[мм]

Do
[мм]

25

25

40

22.6

40.0

32

25

40

29.6

48.0

38

40

40

35.6

60.0

51

50

40

48.6

70.0

63.5

65

45

60.3

85.0

76

65

45

72.0

98.0
