Ультразвуковые датчики Simatic PXS работают только в воздушной среде и могут фиксировать все объекты, отражающие ультразвук.
Приборы циклически излучают ультразвуковые импульсы. При отражении импульсов от объекта возникающий эхо-сигнал принимается и преобразуется в электрический сигнал. Прием поступающего эхо-сигнала зависит от его интенсивности, которая, в свою очередь, определяется расстоянием от объекта до датчика.
Датчики Simatic PXS работают по принципу измерения времени прохождения отраженного сигнала, т. е. измеряется временной интервал между излученным и отраженным импульсами.
Разрешающая способность
Разрешающая способность - это то необходимое незначительное изменение расстояния до объекта, которое вызывает изменение на выходе датчика. Внутренняя разрешающая способность равна 256 или, соответственно, 4096 дискретам. Если при программировании задаются значения, выходящие за пределы этой разрешающей способности, программа автоматически вносит в них поправки. В окне последовательно показываются адаптированные значения с соответствующим указанием.
Пример:
Simatic PXS 3RG6014- (от 60 до 600 см)
При дальности действия от 60 до 600 см разрешающая способность получается равной 1,3 мм:
6000 мм - 600 мм = 5400 мм 5400 мм/4096 = 1,3 мм (12 бит)
При ограничении диапазона измерений размер дискреты уменьшается, поскольку уменьшается расстояние, которое разбивается на 4096 шагов. Однако электроника ограничивает шаг минимальной величиной 1 мм. Ограничение дальности действия дает большее разрешение.
Температурная компенсация
Для компенсации изменений расстояния срабатывания из-за колебаний температуры датчики Simatic PXS типоряда компактных моделей II, III и М 18, а также модульного типоряда II снабжены датчиками температуры и схемой компенсации.
Компенсация действует во всем диапазоне температур. За счет этого достигается абсолютная точность +/- 1,5 % (типоряд II и III) и, соответственно, +/- 2,5 % (типоряд М 18).
Датчики BERO с коммутирующим выходом
Датчики Simatic PXS с коммутирующим выходом, в зависимости от типа, могут использоваться в следующих режимах:
Только излучатель, только приемник
Для этого режима используются два датчика Simatic PXS. Один параметрируется как приемник, другой как излучатель. Имеются две возможности применения:
- УЗ-барьер однонаправленного действия:
Определяется только наличие объекта между датчиками. Дальность действия удваивается. В этом случае настройка коммутационной зоны и обработка сигнала аналогового выхода являются излишними.
- Активная измерительная система:
Измеряется время прохождения ультразвука от излучателя до приемника. Для этого деблокирующие входы обоих датчиков должны быть связаны друг с другом. Все возможности применения сохраняются; дальность действия удваивается.
Излучатель и приемник
Это нормальный режим работы датчика Simatic PXS; он работает как классический сенсорный выключатель.
- Датчик отражающего действия:
При датчике отражающего действия объект, который должен быть обнаружен, действует как отражатель. Когда объект находится в установленной коммутационной зоне, эхо от этого предмета вызывает срабатывание.
- Барьер отражающего действия:
При работе в качестве барьера отражающего действия против устанавливается фиксированный отражатель (например, маленькая металлическая пластинка). Коммутационная зона настраивается под этот отражатель. При пересечении объектом промежутка между Simatic PXS и отражателем датчик перестает «видеть» отражатель, что вызывает изменение сигнала на коммутирующем выходе.
Синхронизация
Несколько датчиков компактных типорядов II, III и М18 могут быть синхронизированы друг с другом путем соединения только их выходов синхронизации (контакт 2 при функции замыкающего контакта, контакт 4 при функции размыкающего контакта). Можно синхронизировать до 10 приборов (до 6 приборов компактной модели 0). Благодаря этому во многих случаях становится возможной установка датчиков очень близко друг к другу без их взаимного влияния.
Преимущества:
- Не требуется дополнительной электропроводки, необходимо только соединение деблокирующих выходов отдельных Simatic PXS.
- Быстрота реакции, поскольку каждый Simatic PXS постоянно активен.
Недостатки
- Объект нельзя присвоить определенному Simatic PXS.
Пример

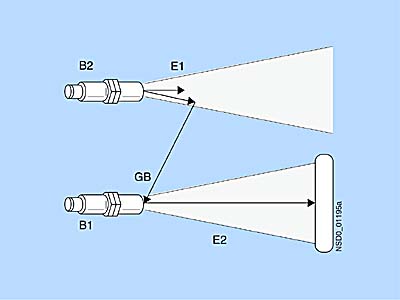

Два датчика Simatic PXS смонтированы на расстоянии е, которое меньше минимального (см. инструкции по монтажу). Объект находится в их общей коммутационной зоне. Эхо от B2 может путем отражения попасть на B1 (GB). Поэтому может иметь место взаимное влияние. Объект захватывается обоими эхо E1 и E2 от датчиков Simatic PXS B1 и B2. Благодаря синхронизации можно добиться, чтобы оба прибора перестали влиять друг на друга, так, например, эхо E1 приходит на BERO B2 только после E2. Приборы всегда реагируют только на первое эхо.
Мультиплексная функция
Внешний мультиплексный режим
Четвертый контакт может использоваться в качестве внешнего деблокирующего входа. При этом датчики Simatic PXS могут активизироваться или деактивизироваться внешней системой управления без включения и отключения рабочего напряжения. Внешний мультиплексный режим может быть включен, если датчики Simatic PXS поочередно включаются и отключаются по деблокирующему входу. В этом случае отсутствие влияния датчиков Simatic PXS друг на друга всегда гарантировано. В отличие от внутреннего мультиплексного режима, здесь в мультиплексном режиме могут эксплуатироваться более 10 Simatic PXS.
Контакт деблокирующего входа:
- Simatic PXS активен, деблокирующий вход XI на L+ или открыт.
- Simatic PXS не активен, деблокирующий вход XI на DC от 0 до 3 В
Преимущества:
- Надежная защита от взаимного влияния.
- Объект можно присвоить определенному Simatic PXS.
Недостатки
- Дополнительное усложнение схемы (например, появление программируемого контроллера).
- Большее время реакции, чем в схеме с синхронизацией, поскольку каждый Simatic PXS активен лишь короткое время и затем должен ожидать, пока все другие Simatic PXS в системе выдадут излучение.
Пример: обнаружение узких объектов
Необходимо обнаруживать узкие объекты и определять, сколько их - два, один или ни одного.
В этом примере эхо GB может имитировать на датчике B1 наличие реального объекта. Здесь синхронизация помочь не может, так как эховый импульс Е2 приходит на B1 только после GB, a датчик всегда регистрирует только первое эхо. В этом примере необходимо, чтобы программируемый контроллер циклически включал и отключал оба датчика.
Внутренний мультиплексный режим
Датчики Simatic PXS компактных типорядов III, III и М 18 могут объединяться в группу. При этом последовательно и параллельно (см. "Синхронизация") можно включать до 10 приборов (до 6 приборов компактного типоряда 0). Для этого не нужно никакой дополнительной электроники. Следует только соединить вместе деблокирующие входы всех датчиков в группе. При программировании каждому прибору задается количество датчиков в группе, а также его позиция (адрес) в группе. После соединения и подключения напряжения питания датчики автоматически работают в мультиплексном режиме.
Программатор SONPROG
Программатор SONPROG 3RX4 000 используется для адаптации на месте рабочих параметров датчиков Simatic PXS компактных типорядов II, III и М 18 к местным условиям. Эта программа предоставляет интерфейс, с помощью которого можно:
- проверять параметры датчика Simatic PXS
- изменять параметры датчика Simatic PXS
- адаптировать датчик Simatic PXS к конкретному применению.
Благодаря этому становится возможным специально оптимизировать датчик Simatic PXS под определенное применение. Найденные настройки могут быть введены в память или распечатаны, что облегчает обслуживание и документирование системы. После замены датчика Simatic PXS новый датчик легко и быстро программируется по данным, сохраненным в памяти. Тем самым отпадает необходимость повторных настроек.
К важнейшим настраиваемым параметрам относятся:
- начало и конец коммутационной зоны
- гистерезис
- функция коммутационного элемента (замыкающий или размыкающий)
- частота коммутации
- начало и конец аналоговой характеристики (только компактные типоряды III и М 18)
- аналоговая характеристика нарастающая или падающая
- конец слепой зоны
- конец дальности действия
- формирование среднего значения
- затухание
Кроме того, может быть задана функция датчика:
- мультиплексная функция
- температурная компенсация
- функция кнопки или УЗ-барьера.
Благодаря специальным режимам работы датчики Simatic PXS лучше адаптируются к применениям, связанным с контролем уровней.
Подстройка с потенциометрами
Для выбора требуемых пределов диапазона срабатывания (мин. или макс.) используются потенциометры.
