Монтаж
Ультразвуковые датчики способны функционировать в любом монтажном положении. При этом необходимо избегать положений, в которых на показания датчиков могут оказывать влияние посторонние предметы.
Наилучшие результаты достигаются при расположения датчика вблизи от вертикальной оси к контролируемой поверхности. Если это невозможно (например при контроле сыпучих материалов), то наилучшее расположение датчика должно определяться экспериментально.
Для исключения нежелательных отражений в конусе формируемых датчиком излучкений не должно быть посторонних предметов.
Между осью излучения и параллельными этой оси стенами должно выдерживаться расстояние b, исключающее возможность появления отражений. Расстояние c должно выдерживаться для исключения возможности попадания контролируемых предметов в слепую зону
(см. конус излучения).
Монтаж нескольких датчиков
Исключение взамного влияния ультразвуковых датчиков друг на друга обеспечивается установкой достаточных расстояний между чувствительными элементами или соответствующей ориентацией осей их излучения.
Если два одинаковых ультразвуковых датчика располагаются напротив друг друга, то расстояние между ними должно быть не менее значения d. Если два одинаковых ультразвуковых датчика формируют параллельные излучения, то расстояние между ними должно быть не менее значения e.
Для исключения взаимного влияния работа датчиков компактных диапазонов 0, M30 K2, M30 K3 и M18 может быть синхронизирована или осуществляться в мультиплексном режиме
(см. функции).
Загрязнение
Чувствительность ультразвукового датчика снижается, если его поверхность окрашена или повреждена, покрывается конденсатом или грязью.
Расстояния и зазоры

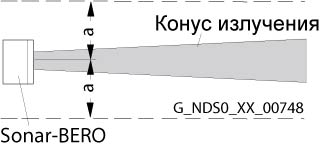

Зазор вокруг оси излучения: должен быть свободным от посторонних предметов
|
Дачтчики с диапазоном |
a |
|---|---|
|
см |
см |
|
6 (5) ... 30 20 ... 130 (100) 40 ... 300 60 ... 600 80 ... 1000 |
> 6 > 30 > 60 > 90 > 150 |
Расстояние b между датчиком и плоской поверхностью
|
Датчики с диапазоном |
b |
|---|---|
|
см |
см |
|
6 (5) ... 30 20 ... 130 (100) 40 ... 300 60 ... 600 80 ... 1000 |
> 3 > 15 > 30 > 40 > 70 |
Расстояние d между двумя датчиками, расположенными напротив друг друга
и имеющими одинаковые диапазоны измерений
|
Датчики с диапазоном |
d |
|---|---|
|
см |
см |
|
6 (5) ... 30 20 ... 130 (100) 40 ... 300 60 ... 600 80 ... 1000 |
> 120 > 400 > 1200 > 2500 > 4000 |
Расстояние e между двумя датчиками с параллельными осями излучений и одинаковыми диапазонами измерений,
при перпендикулярном размещении объектов к оси излучения
|
Датчики с диапазонами |
e |
|---|---|
|
см |
см |
|
6 (5) ... 30 20 ... 130 (100) 40 ... 300 60 ... 600 80 ... 1000 |
> 15 > 60 > 150 > 250 > 350 |

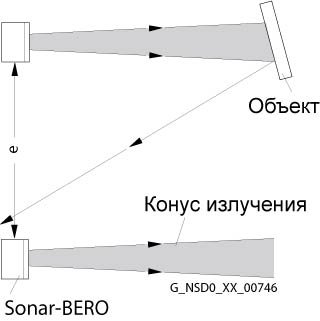

Расстояние e между двумя датчиками с параллельными осями излучений и одинаковыми диапазонами измерений, неблагоприятная ориентация объектов в пространстве
Расстояние e должно определяться экспериментальным путем в зависимости от угла между поверхностью и осью излучения датчика.
