Маркировка контактов соединительных гнезд

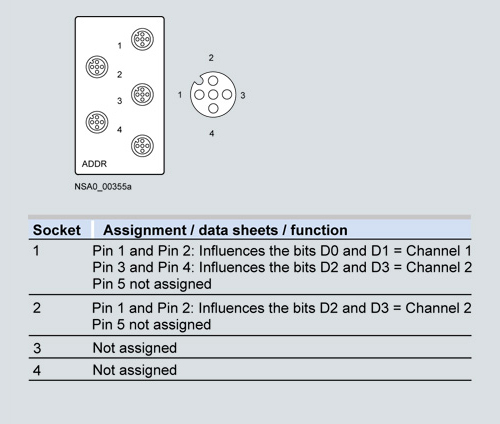

Модули серии K45F
|
Гнездо |
Контакты |
|---|---|
|
1 |
1 и 2: входы D0 и D1, канал 1; 3 и 4: входы D2 и D3, канал 2; 5: не используется |
|
2 |
1 и 2: входы D2 и D3, канал 2; 5: не используется |
|
3 |
Не используется |
|
4 |
Не используется |
Если к модулю подключается только один переключатель, то он должен подключаться к каналу 1. В гнездо 2 должен быть установлен соединитель М12 (3RK1 901-1AA00).
Контакт 3 гнезда 1 соединен с контактом 1 гнезда 2, контакт 4 гнезда 1 соединен с контактом 2 гнезда 2.
Модули серии K60F
|
Гнездо |
Контакт |
|---|---|
|
1 |
1 и 2: входы D0 и D1, канал 1; 3 и 4: входы D2 и D3, канал 2; 5: не используется |
|
2 |
1 и 2: входы D2 и D3, канал 2; 5: не используется |
|
3 / 4 / 7 и 8 |
Не используются, закрываются защитными крышками на заводе-изготовители |
|
5 |
4: выход 1; 5: земля; 1,2 и 3: не используются |
|
6 |
4: выход 1; 5: земля; 1,2 и 3: не используются |
Контакт 3 гнезда 1 соединен с контактом 1 гнезда 2, контакт 4 гнезда 1 соединен с контактом 2 гнезда 2.
