Компактные FailSafe модули с AS-интерфейсом
Маркировка контактов соединительных гнезд

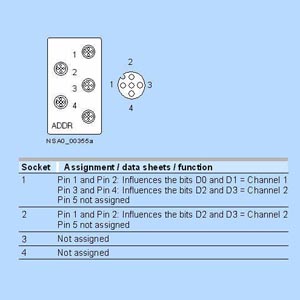

Модули серии K45F

Гнездо

Контакты

1

1 и 2: входы D0 и D1, канал 1; 3 и 4: входы D2 и D3, канал 2; 5: не используется

2

1 и 2: входы D2 и D3, канал 2; 5: не используется

3

Не используется

4

Не используется

Если к модулю подключается только один переключатель, то он должен подключаться к каналу 1. В гнездо 2 должен быть установлен соединитель М12 (3RK1 901-1AA00).

Контакт 3 гнезда 1 соединен с контактом 1 гнезда 2, контакт 4 гнезда 1 соединен с контактом 2 гнезда 2.

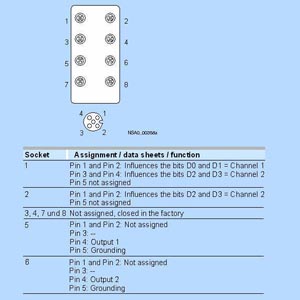

Модули серии K60F

Гнездо

Контакт

1

1 и 2: входы D0 и D1, канал 1; 3 и 4: входы D2 и D3, канал 2; 5: не используется

2

1 и 2: входы D2 и D3, канал 2; 5: не используется

3 / 4 / 7 и 8

Не используются, закрываются защитными крышками на заводе-изготовители

5

4: выход 1; 5: земля; 1,2 и 3: не используются

6

4: выход 1; 5: земля; 1,2 и 3: не используются

Контакт 3 гнезда 1 соединен с контактом 1 гнезда 2, контакт 4 гнезда 1 соединен с контактом 2 гнезда 2.
