Компактный модуль K60

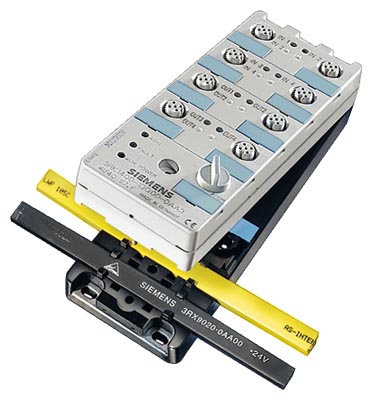

Компактные модули монтируются на монтажной плате в два этапа:
- На монтажной плате прокладывается плоский кабель AS-Interface.
- На монтажной плате размещается и фиксируется винтом модуль.
Контакт с кабелем AS-Interface создается с помощью прокалывающих изоляцию клемм, встроенных в верхнюю часть, при завинчивании винта.
Адресация выполняется через встроенную адресную розетку. Ненужные розетки M12 должны быть герметизированы герметизирующими крышками 3RK1 901-1KA00, чтобы гарантировать указанную степень защиты. Компактный модуль с восемью входами требует двух адресов AS-Interface. Эти адреса назначаются с помощью двойной адресующей розетки, встроенной в модуль.
Монтажная плата K60

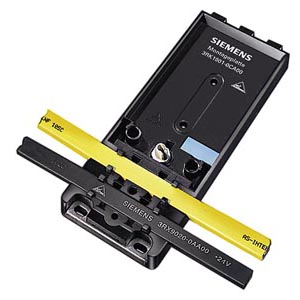

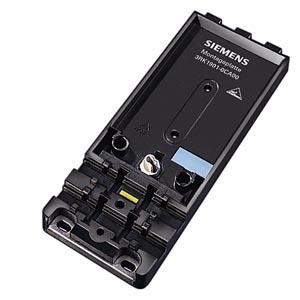

Монтажная плата K60 используется для монтажа цифровых и аналоговых модулей K60. У них имеются кабельные колодки для желто-черного плоского кабеля AS-Interface.
Если желто-черные кабели AS-Interface полностью проложены через модуль, то дополнительные уплотнители не требуются.
Дополнительные уплотнения необходимы только в том случае, если оба ввода или только один из них оканчиваются внутри модуля. В этом случае в монтажную плату должны быть вставлены дополнительные уплотнители (прямые и фасонные). Эти уплотнители не входят в объем поставки и должны заказываться отдельно (3RK1 902-0AR00, см. данные для выбора и заказа).
