Компактный модуль K60

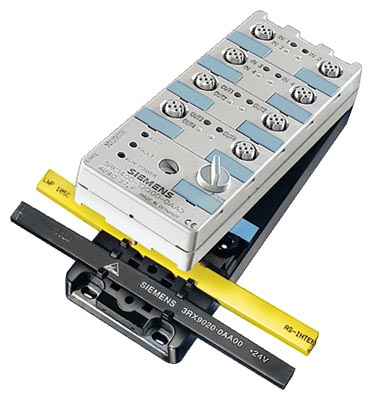

Компактные модули монтируются на монтажной плате в два этапа:

• На монтажной плате прокладывается плоский кабель AS-Interface.
• На монтажной плате размещается и фиксируется винтом модуль.

Контакт с кабелем AS-Interface создается с помощью прокалывающих изоляцию клемм, встроенных в верхнюю часть, при завинчивании винта.
Адресация выполняется через встроенную адресную розетку. Ненужные розетки M12 должны быть герметизированы герметизирующими крышками 3RK1 901-1KA00, чтобы гарантировать указанную степень защиты. Компактный модуль с восемью входами требует двух адресов AS-Interface. Эти адреса назначаются с помощью двойной адресующей розетки, встроенной в модуль.

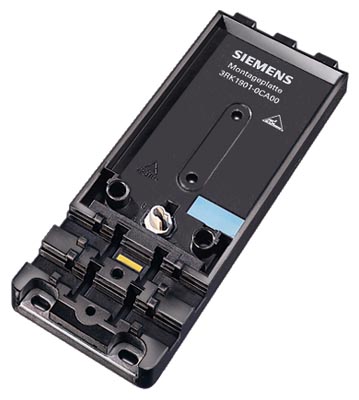

Монтажная плата K60

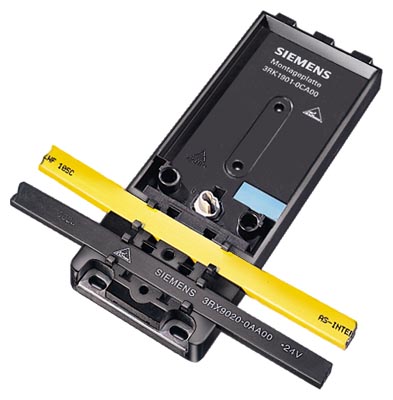

Монтажная плата K60 используется для монтажа цифровых и аналоговых модулей K60. У них имеются кабельные колодки для желто-черного плоского кабеля AS-Interface.

Если желто-черные кабели AS-Interface полностью проложены через модуль, то дополнительные уплотнители не требуются.

Дополнительные уплотнения необходимы только в том случае, если оба ввода или только один из них оканчиваются внутри модуля. В этом случае в монтажную плату должны быть вставлены дополнительные уплотнители (прямые и фасонные). Эти уплотнители не входят  в объем поставки и должны заказываться отдельно (3RK1 902-0AR00, см. данные для выбора и заказа).
