Система разделителей давления состоит из следующих компонентов.
- Измерительный преобразователь давления
- Один или два разделителя давления
- Наполнительная жидкость
- Соединение между измерительным преобразователем давления и разделителем давления (прямое пристраивание или через капилляр)
Пространство до измеряемого вещества отделено плоской, расположенной на основании, эластичной мембраной. Между мембраной и измерительным преобразователем давления находится наполнительная жидкость.
Во многих случаях необходимо подключение капилляра между разделителем давления и измерительным преобразователем давления, чтобы, к примеру, в случае горячего измеряемого вещества уменьшить температурные воздействия на измерительный преобразователь давления.
Но капилляр отрицательно сказывается на времени срабатывания и температурной характеристике всей системы разделителей давления. При использовании капилляров для соединения разделителя давления с измерительным преобразователем давления для дифф. давления всегда используются два капилляра одинаковой длины.
По выбору может быть заказан разделитель давления с выведенной мебраной (тубусом).
Разделители давления с ячеечной конструкцией крепятся с помощью глухого фланца.
Типы
Мембранный разделитель давления
У мембранных разделителей давления давление регистрируется через плоскую, лежающую на основании, мембрану.
Различаются следующие мембранные разделители давления:
Мембранный разделитель давления ячеечной конструкции без (слева) и с выведенной мембраной (тубусом)
- Ячеечная конструкция
- Ячееечная конструкция с выведенной мембраной (тубусом) по EN или ASME, которая крепится глухим фланцем.

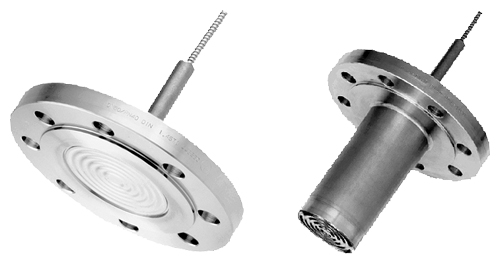

Мембранный разделитель давления фланцевой конструкции без (слева) и с выведенной мембраной (тубусом)
- Фланцевая конструкция
- Фланцевая конструкция с выведенной мембранной (тубусом) по EN или ASME, которая крепится через отверстия на фланце.
Мембранный разделитель давления с быстросъемным соединением
- Разделители давления с быстросъемным соединением, к примеру, по DIN 11851, SMS-нормам, IDF-нормам, APV-RJT- нормам, Clamp-соединение и т.п.
- Маленькие разделители давления с внешней резьбой для ввертывания в резьбовые отверстия
- Разделители давления с подсоединением к процессу по заказу клиента
Маленькие разделители давления с фронтальной мембраной
- Мембранный маленький разделитель давления
Разделители давления с быстросъемным соединением часто используются в пищевой промышленности. Они выполнены таким образом, что измеряемое вещество не может осаждаться в зонах нечувствительности. Благодаря установленному на разделителе давления быстросъемному соединению возможет быстрый демонтаж для чистки.
Трубчатые разделители давления

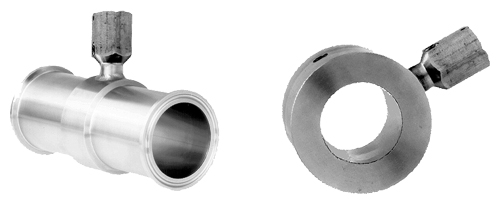

Трубчатый разделитель давления с быстросъемным соединением (слева) и для фланцевой установки
У трубчатых разделителей давления давление фиксируется через находящююся в трубе цилиндрическую мембрану и передается с помощью наполнительной жидкости на измерительный преобразователь.
Трубчатый разделитель давления является специальной конструкцией для текучих измеряемых веществ. Он состоит из цилиндрической трубы, в которую запрессована циллиндрическая мембрана. Так как он полностью интегрирован в процессуальную линию, не возникают завихрения, зоны нечувствительности или прочие препятствия в направлении протока. Кроме этого трубчатые разделители давления просты и удобны в монтаже.
Среди трубчатых разделителей давления различают:
- Трубчатые разделители давления с быстросъемным соединением, к примеру по DIN 11851, SMS-нормам, IDF-нормам, APV-RJT-нормам, Clamp-соединения и т.п. Благодаря установленному на разделителе давления быстросъемному соединению возможен быстрый демонтаж для чистки.
- Трубчатые разделители давления для соединения на фланцах по EN или ASME.
- Трубчатые разделители давления с подсоединениями к процессу по заказу клиента.
