Все запорные арматуры могут крепиться на стенах, опорах (растровый размер 72 мм), а также на вертикальных и горизонтальных трубах.

Преимуществом этого является то, что при монтаже установки сначала могут крепиться запорные арматуры, а после этого подсоединяться линии измеряемого вещества и рабочего давления. В этом случае возможно, проверить все соединения на герметичность и продуть или промыть линии с тем, чтобы удалить из труб загрязнения (остатки сварки, стружку и.т.п).

Только в самом конце - после завершения работ с трубами - измерительные приборы прикручиваются к запорной арматуре.

Если необходим демонтаж измерительного прибора для технического обслуживания, то арматура и линии остаются без изменений. Необходимо лишь закрыть вентили - после этого можно снять измерительный прибор и снова его поставить после проведения технического обслуживания.

Подразделение согласно руководству по приборам давления (DGRL 97/23/EC):

Для газов флюидной группы 1 и жидкостей флюидной группы 1; отвечают требованиям согласно статье 3, раздел 3 (хорошая инженерная практика).

Новый стандарт DIN EN 61518

Фланцевое соединение вентильного блока измерительного преобразователя давления было изменено согласно новому стандарту DIN EN 61518. В качестве соединительной резьбы в колпачках измерительного преобразователя давления разрешена только ⁷/₁₆‑20 UNF.

Поэтому вентильные блоки для винтов M12 вкл. принадлежности были исключены.

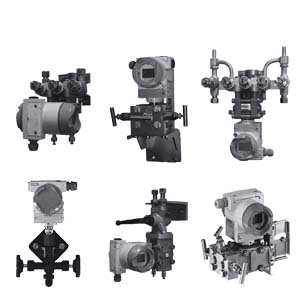

Измерительные преобразователи давления с запорной арматурой – примеры монтажа

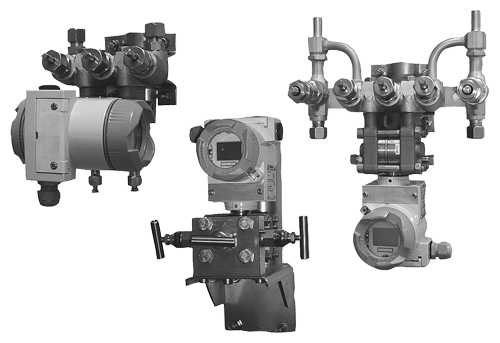

Измерительный преобразователь дифференциального давления SITRANS P с двойным запорным клапаном , краном переключения или вентильным блоком с тремя шпинделями

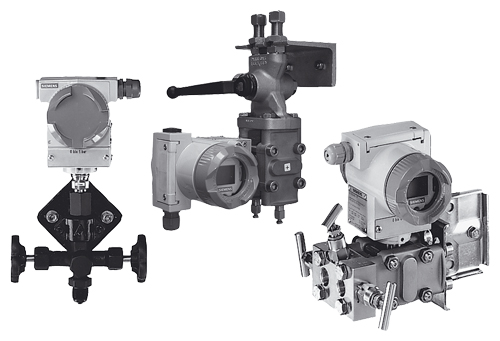

Измерительный преобразователь дифференциального давления SITRANS P с трехходовым вентильным блоком, краном переключения пониженного давления или комбинацией вентильного блока DN 5/DN 8

Измерительный преобразователь дифференциального давления SITRANS P, смонтированный в защитном ящике (поставляется по запросу)

Измерительный преобразователь давления SITRANS P, смонтированный на комбинацию вентилей „Monoflange“ для прямого подсоединения к фланцевому соединению (поставка по запросу)
