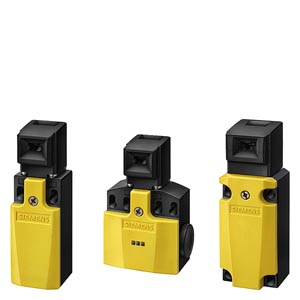

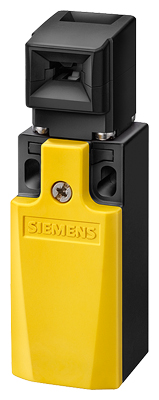

Серия 3SE5
Позиционные выключатели 3SE5 с отдельным активатором имеют такое же исполнение корпусов, как и стандартные (модульной системы) выключатели.
Исполнение
Типоразмеры корпусов
Позиционные выключатели 3SE5 имеют следующие типоразмеры корпусов:
- Пластмассовый корпус в соответствии с EN 50047, шириной 31 мм, с одним кабельным вводом
- Пластмассовый корпус шириной 50 мм с двумя кабельными вводами
- Металлический корпус в соответствии с EN 50041, шириной 40 мм с одним кабельным вводом
- Металлический корпус шириной 56 мм с 3 кабельными вводами
Варианты корпусов
Для корпусов возможен выбор следующих основных вариантов:
- Исполнение с двух или трехполюсными контактными блоками, имеющими контакты медленного действия (с зависимостью срабатывания от скорости перемещения активатора)
- Опционально со светодиодными (LED) индикаторами отображения состояния
- С установленным 5-пиновым разъемом M12 (доступен для широких корпусов как дополнительная принадлежность для самостоятельно установки)
- С установленным 6-пиновым разъемом + PE на металлическом корпусе
- С комбинацией разъема и светодиодных (LED) индикаторов отображения состояния
- С повышенной антикоррозийной защитой
- С металлическим корпусом взрывозащищенного исполнения (ATEX)
- Исполнение с AS-Interface и встроенной электроникой автоматики безопасности для всех исполнений корпусов
Активаторы
Головки активаторов включаются в комплект поставки. Для приведения в действие с любого из четырех направлений, имеется возможность поворота головок с шагом 90°. На активаторы выключателей можно также воздействовать сверху.
Активаторы не включаются в комплект поставки позиционных выключателей и могут быть выбраны из шести предлагаемых вариантов и заказаны.
Активаторы имеют кодировку. Простое снятие руками или вспомогательными устройствами невозможно.

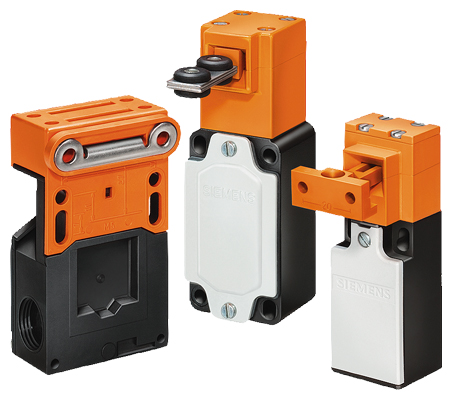

Серии 3SE2 и 3SE3
Позиционные выключатели 3SE2 и 3SE3 с отдельным активатором имеют такие же корпуса, как и стандартные выключатели (узкое исполнение). Существуют также корпуса специального исполнения, которые разрабатывались в этом виде согласно общим рыночным требованиям.
Типоразмеры корпусов
Позиционные выключатели 3SE2 и 3SE3 выпускаются в трех различных типоразмерах:
- С пластмассовым корпусом в соответствии с EN 50047, шириной 31 мм, с одним кабельным вводом
- С металлическим корпусом в соответствии с EN 50041, шириной 40 мм, с одним кабельным вводом
- С нестандартным пластмассовым корпусом, шириной 52 мм, с тремя кабельными вводами
Приведение в действие
Головка активатора включается в комплект поставки. Стандартные корпуса позволяют осуществлять при необходимости поворот головки 4 90°; это свойство не может быть использовано с рабочими механизмами стандартных исполнений.
Головки активаторов выключателей 3SE2 243 и 3SE2 257, имеющих корпуса специального исполнения, не могут быть заменены. Эти головки допускают перемещение в двух направлениях.
Позиционные выключатели могут использоваться только с соответствующим кодированием активатора. Простое снятие рукой или помощью вспомогательного устройства невозможно.
Активаторы, не включенные в комплект поставки позиционного выключателя, должны быть заказаны независимо от различных версий, необходимых для применения. Здесь очень важно обратить внимание на соответствие активатора типу выключателя.
Радиус-активаторы
Позиционные выключатели с радиус-активаторами особенно пригодны для поворотных защитных устройств. Подвижный активационный ключ позволяет использовать механизмы даже с небольшим радиусом действия. Повреждение выключателя и активатора из-за неточностей перемещения последнего предотвращено конструкцией.
