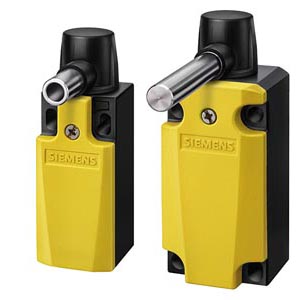

Серия 3SE5 – Исполнение
Типоразмеры корпусов
Стержневые выключатели 3SE5 поставляются как комплектные устройства с двумя типоразмерами кормуов:
- Пластмассовый корпус согласно EN 50047, шириной 31 мм с 1 кабельным вводом
- Металлический корпус согласно EN 50041, шириной 40 мм с 1 кабельным вводом
Исполнения корпусов
Могут быть выбраны следующие основные варианты:
- С двумя или тремя контактными блоками с контактами мгновенного действия
- Металлические корпуса во взрывозащищенном исполнении (ATEX)(см. позиционные выключатели 3SE5 взрывозащищенного исполнения)
- Исполнение со встроенной ASIsafe электроникой безопасности для всех исполнений корпусов(см. позиционные выключатели 3SF1 AS-Interface)
В качестве описания см. Позиционные выключатели базового исполнения 3SE5 .
Рабочий механизм
Стержневые выключатели предназначены для установки на стержнях. Головка активатора включается в комплект поставки. Существует два исполнения:
- Рабочий механизм с полым валом внутренним диаметром 8 мм, наружным - 12 мм
- Рабочий механизм со сплошным валом диаметром 10 мм
Серия 3SE2 – Исполнение
Типоразмеры корпусов
Стержневые выключатели 3SE2 поставляются как комплектные устройства с двумя типоразмерами корпусов:
- Пластмассовый корпус согласно EN 50047, шириной 31 мм с одним кабельным вводом
- Пластмассовый корпус специальной формы с установленным стержнем, с 2 кабельными вводами
Рабочий механизм
Стержневые выключатели (стандартной формы) предназначены для установки на стержнях. Головка активатора включается в комплект поставки. Существует два варианта исполнения:
- Рабочий механизм с полым валом, который имеет внутренний диаметр 8 мм и наружный диаметр 12 мм
- Рабочий механизм со сплошным валом диаметром 10 мм
