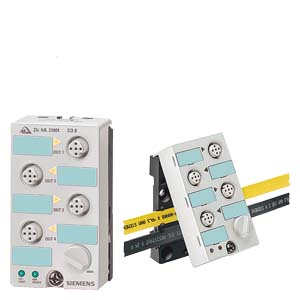

Хорошо зарекомендовавшие себя модули серии K60 дополнены новой серией модулей K45. Модули серии K45 по большинству технических характеристик и областям применения соответствуют модулям серии K60, но имеют более компактные размеры. Высота и ширина корпуса модулей серии K45 соответствуют размерам корпусов прикладных модулей.Однако монтажная глубина корпусов модулей K45 составляет 2/3 монтажной глубины прикладных модулей.
Для установки модулей серии K45 может использоваться два типа монтажных плат:
- Плата (3RK1 901-2DA00) с монтажными отверстиями, совпадающими по размещению с отверстиями монтажной платы K60. Это позволяет монтировать модули K45 и K60 в один ряд, пропуская транзитом через все модули желтый и черный кабель AS-Interface.
- Монтажная плата (3RK1 901-2EA00) для установки модулей серии K45 на стандартную профильную шину DIN.
Подключение датчиков и исполнительных устройств производится через гнезда M12. В модулях с 4 дискретными входами есть модификация с подключением внешних цепей через гнезда M8.
Монтажная плата 3RK1 901-2DA00 позволяет монтировать модули серии K45 на вертикальных или горизонтальных профильных шинах DIN.
Установка адреса модуля в AS-Interface выполняется через специальное гнездо.
Для обеспечения степени защиты IP 67 свободные гнезда M12 должны быть закрыты заглушками 3RK1 901-1KA00.
