K60
K60
K45
K45
Компактные модули ведомых устройств AS-Interface имеют наиболее высокую степень защиты (до IP 69K) и объединяют в своем составе дискретные, аналоговые и пневматические модули.

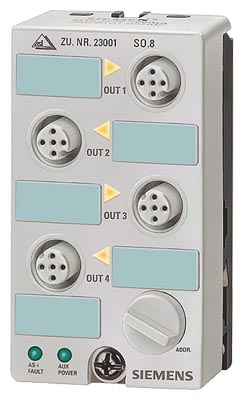

Каждый модуль состоит из двух частей: блока электроники и монтажной платы. Блок электроники содержит разъемы для подключения датчиков и исполнительных устройств, гнездо для установки сетевого адреса модуля, а также светодиоды индикации состояний и диагностики модуля.

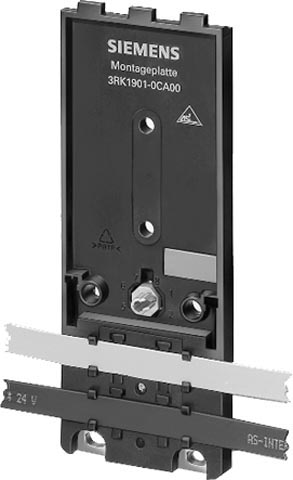

Монтажная плата содержит профилированный паз для укладки кабеля AS-Interface и может крепиться на плоские поверхности винтами или устанавливаться на профильную шину DIN.
Блок электроники крепится на монтажной плате с помощью направляющих и одного винта. Во время затягивания винта происходит прокалывание изоляции кабеля и электронный модуль подключается к AS-Interface.
|
Серия модулей |
Назначение |
Ток дискретного выхода |
Тип ведомого устройства |
Назначение контактов |
Вариант подключения |
Заказной номер |
Номер по каталогу |
|---|---|---|---|---|---|---|---|
|
K60 |
8 входов/2 выхода |
2 A |
A/B |
Специальное |
M12 |
3RK2 400-1HQ00-0AA3 |
|
|
8 входов |
-- |
Стандартное |
Y-II |
3RK1 200-0DQ00-0AA3 |
|||
|
A/B |
3RK2 200-0DQ00-0AA3 |
||||||
|
4 входа/4 выхода |
2 A |
Стандартное |
3RK1 400-1DQ00-0AA3 |
||||
|
Стандартное |
3RK1 400-1CQ00-0AA3 |
||||||
|
1 A |
Y-II |
3RK1 400-1DQ01-0AA3 |
|||||
|
Стандартное |
3RK1 400-1DQ03-0AA3 |
||||||
|
4 входа/3 выхода |
2 A |
A/B |
Y-II |
3RK2 400-1FQ03–0AA3 |
|||
|
4 входа/2 выхода |
Стандартное |
3RK1 400–1MQ00-0AA3 |
|||||
|
4 входа |
-- |
3RK1 200-0CQ00-0AA3 |
|||||
|
2x2 входа/2x2 выхода |
1 A |
Y |
3RK1 400-1DQ02-0AA3 |
||||
|
4 выхода |
2 A |
Y-II |
3RK1100-1CQ00-0AA3 |
||||
|
K45 |
4 входа |
-- |
Стандартное |
Стандартное |
M12 |
3RK1 200–0CQ20–0AA3 |
|
|
M8 винтовой |
3RK1 200–0CT20–0AA3 |
||||||
|
M8 с защелками |
3RK1 200–0CU20–0AA3 |
||||||
|
A/B |
M12 |
3RK2 200–0CQ20–0AA3 |
|||||
|
M8 винтовой |
3RK2 200–0CT20–0AA3 |
||||||
|
M8 с защелками |
3RK2 200–0CU20–0AA3 |
||||||
|
2 x 2 входа |
Y |
M12 |
3RK2 200–0CQ22–0AA3 |
||||
|
2 входа/2 выхода |
2 A |
Стандартное |
Стандартное |
3RK1 400–1BQ20–0AA3 |
|||
|
2 x (1 вход/1 выход) |
0,2 A |
Y |
3RK1 400–0GQ20–0AA3 |
||||
|
4 выхода |
1 A |
Стандартное |
3RK1 100–1CQ20–0AA3 |
||||
|
3 выхода |
A/B |
3RK2 100–1EQ20–0AA3 |
|||||
|
2 входа/2 выхода |
2 A |
3RK2 400–1BQ20–0AA3 |
