- Коммуникационный процессор для подключения SIMATIC S7-300/ SINUMERIK 840D powerline к Industrial Ethernet и PROFINET:
- комбинированный режим работы с одновременной поддержкой транспортных протоколов ISO, TCP и UDP;
- настраиваемый набор функций контроля активности соединений.
- Два независимых коммуникационных интерфейса:
- интерфейс гигабитного Ethernet: гнездо RJ45, 10/ 100/ 1000 Мбит/с, дуплексный/ полудуплексный режим работы, автоматическая настройка на скорость обмена данными в сети, автоматическая кроссировка подключаемого кабеля;
- интерфейс PROFINET: два гнезда RJ45, 10/ 100 Мбит/с, дуплексный/ полудуплексный режим работы, автоматическая настройка на скорость обмена данными в сети, автоматическая кроссировка подключаемых кабелей, встроенный 2-канальный коммутатор Industrial Ethernet реального масштаба времени с поддержкой режимов RT и IRT.
- Коммуникационные функции для обоих интерфейсов:
- открытый обмен данными через Industrial Ethernet на основе транспортных протоколов ISO, TCP и UDP с поддержкой широковещетельных сообщений на основе UDP и роутинга между обоими интерфейсами;
- PG/OP функции связи с поддержкой процедур S7 роутинга;
- S7 функции связи (клиент, сервер, мультиплексирование) с поддержкой роутинга между обоими интерфейсами;
- IT коммуникации:
HTTP функции связи с поддержкой доступа к данным с помощью Web браузера,
функции FTP клиента с программно-управляемым обменом данными,
доступ к блокам данных через FTP сервер,
управление данными собственной файловой системы через FTP, E-mail
- Коммуникационные функции интерфейса PROFINET:
- контроллер или прибор ввода-вывода PROFINET IO с поддержкой режимов RT и IRT, параллельная поддержка функций IRT контроллера и RT прибора или RT контроллера и IRT прибора;
- PROFINET CBA;
- установка IP адресов через DHCP с использованием инструментальных средств компьютера или из программы пользователя.
- Конфигурирование с помощью NCM S7 для Industrial Ethernet, встроенного в STEP 7.
- Защита доступа с помощью конфигурируемого списка разрешенных IP адресов.
- Сохранение параметров настройки и файловой системы IT функций в съемном модуле памяти C-PLUG, обеспечение возможности замены коммуникационного процессора без повторного конфигурирования системы связи.
- Расширенные диагностические функции для всех модулей в монтажной стойке.
- Интеграция в системы управления сетью на основе SNMP MIB-II.
|

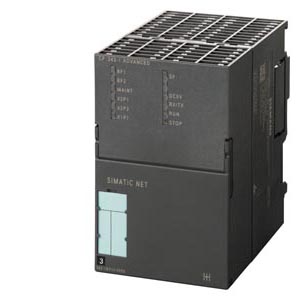

SIPLUS CP 343-1 Advanced |
|
|
Заказной номер |
6AG1343-1GX30-4XE0 |
|
Заказной номер базовой панели |
6GK7343-1GX30-0XE0 |
|
Диапазон рабочих температур |
0 … +60 °C; допускается появление конденсата |
|
Защитное покрытие |
Защитное покрытие печатных плат и электронных компонентов |
|
Технические данные |
Соответствуют техническим данным базовой панели за исключением допустимых условий эксплуатации |
|
Условия эксплуатации |
|
|
Относительная влажность |
5 ... 100 %, допускается появление конденсата |
|
Биологически активные вещества |
По EN 60721-3-3, класс 3B2: плесень, споры грибка |
|
Химически активные вещества |
По EN 60721-3-3, класс 3C4, включая соленый туман, и ISA–S71.04 уровни сложности G1; G2; G3; GX1)2) |
|
Механически активные вещества |
По EN 60721-3-3, класс 3S4, включая токопроводящий песок и пыль 2) |
|
Атмосферное давление (зависит от верхней границы допустимого диапазона рабочих температур) |
1080...795 гПа (-1000 … +2000 м) 795...658 гПа (+2000 ... +3500 м) 658…540 гПа (+3500 … +5000 м) |
1) ISA-S71.04 уровень сложности GX: длительно: SO2 < 4.8 мг/м3; H2S < 9.9 мг/м3; Cl < 0.2 мг/м3; HCl < 0.66 мг/м3; HF < 0.12 мг/м3; NH < 49 мг/м3; O3 < 0.1 мг/м3; NOX < 5.2 мг/м3
Граничные значения (не более 30 минут в сутки): SO2 < 17.8 мг/м3; H2S < 49.7 мг/м3; Cl < 1.0 мг/м3; HCl < 3.3 мг/м3; HF < 2.4 мг/м3; NH < 247 мг/м3; O3 < 1.0 мг/м3; NOX < 10.4 мг/м3
2) При работе в среде с активными веществами незадействованные интерфейсы должны быть закрыты включенными в комплект поставки заглушками!
