Коммуникационные функции и службы
Сеть Industrial Ethernet используется для обмена данными между программируемыми контроллерами, а также программируемыми контроллерами и интеллектуальными партнерами по связи (компьютерами, процессорами и т.д.). Для организации обмена данными могут быть использованы следующие коммуникационные функции.
PG/OP функции связи
Встроенные коммуникационные функции систем автоматизации SIMATIC, позволяющие производить обмен данными с устройствами человеко-машинного интерфейса SIMATIC HMI (текстовыми дисплеями, панелями оператора и т.д.), а также программаторами SIMATIC PG (STEP 7, STEP 5).
PG/OP функции связи поддерживаются в сетях MPI, PROFIBUS и Industrial Ethernet.
S7 функции связи
S7 функции связи позволяют создавать оптимизированные системы связи для обмена данными между программируемыми контроллерами SIMATIC S7, системами автоматизации SIMATIC C7, системами компьютерного управления SIMATIC WinAC, программаторами и компьютерами. S7 функции позволяют передавать данные по MPI, PROFIBUS и Industrial Ethernet. За один цикл обмена данными может передаваться до 64Кбайт.
S5 совместимые функции связи (SEND/RECEIVE)
Функции SEND/RECEIVE (интерфейс FDL) используются для организации связи с программируемыми контроллерами SIMATIC S5. В качестве партнеров по связи могут выступать программируемые контроллеры SIMATIC S7, системы автоматизации SIMATIC C7, системы компьютерного управления SIMATIC WinAC. Функции SEND/RECEIVE поддерживаются в сетях PROFIBUS и Industrial Ethernet. В сети Industrial Ethernet дополнительно поддерживаются коммуникационные функции FETCH (выборка) и WRITE (запись). Это позволяет использовать программное обеспечение, созданное для систем SIMATIC S5 в системах SIMATIC S7 без каких-либо доработок.
Протокол технологических функций TF
Обеспечивает поддержку функций проверенного временем протокола SINEC AP. Используемые технологические функции базируются на AP и соответствуют стандартным MMS службам MAP 3.0.
Стандартные функции связи
Обеспечивают поддержку стандартных функций обмена данными.
OPC (OLE for Process Control)
Стандартный открытый интерфейс, обеспечивающий возможность обмена данными между OPC-совместимыми приложениями Windows с одной стороны, и S7 или S5-совместимыми функциями связи с другой.
Транспортные протоколы
Обеспечивают поддержку транспортных протоколов ISO и TCP/IP.
Информационные технологии (IT)
Обеспечивают поддержку функций электронной почты и web-функций связи и позволяют использовать для передачи данных стандартные броузеры. Передача данных осуществляется в основном через Ethernet, но может осуществляться и через телефонные линии связи или Internet. Системы автоматизации SIMATIC поддерживают TCP/IP протокол, позволяющий использовать для передачи данных IT-технологии. Дополнительно, для электронной почты используется протокол SMTP (Simple Mail Transfer Protocol – простой протокол передачи почты), для доступа к web-броузерам – протокол HTTP (Hypertext Transfer Protocol – Протокол передачи гипертекста).
Системные интерфейсы

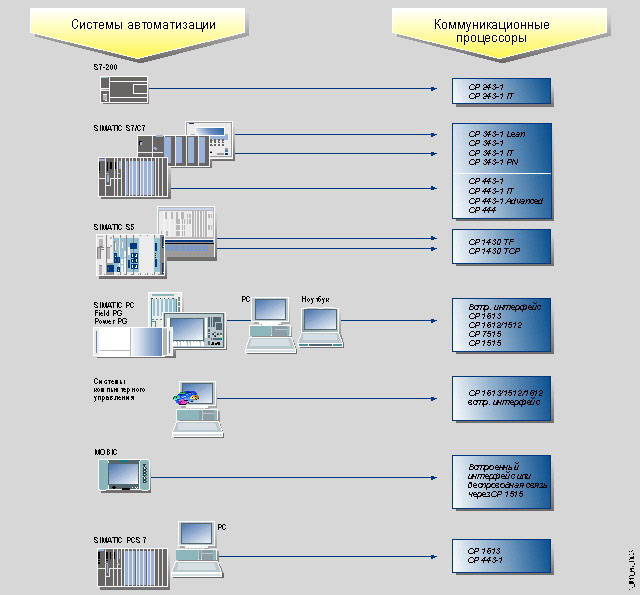

Существуют разнообразные коммуникационные процессоры для подключения конечных узлов, таких как различные системы автоматизации и персональные компьютеры к сети Ethernet
