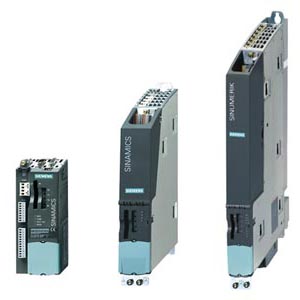

Простые технологические задачи могут быть выполнены самими блоками управления SINAMICS S120. Блок управления CU320 разработан для управления нескольких приводов а блок управления CU310 разработан для управления одного привода.  Привода подключаются к высокоуровневой системе управления через PROFIBUS. Ресурсоемкие задачи управления движения для приложений станок наилучшим образом поддерживаются спомощью высоко производительного блока управления SINAMICS  S120 уже интегрированного в компоненты SINUMERIK (SINUMERIK 802D sl, SINUMERIK 840D sl NCU 710.2/NCU 720.2/NCU 730.2/NCU 730.2 PN and NX10/NX15).

Каждый из этих блоков управлений основан на объектно ориентированном стандартном математичеком обеспечении SINAMICS S120, который содержит все наиболее используемые режимы замкнутого управления и оно может быть расширено для наиболее сложных применений.

Следующие элементы  является объектами управления привода:

• Управление для силового модуля:Управление питанием Infeed Control
• Управление для двигателей постоянного тока, синхронных, асинхронных с ресурсоемкими динамическими требованиями:Серво управление Servo Control

Эти варианты управления основаны на принципах замкнутого векторного управления.

Блок управления контролирует некоторое количество приводов. Он обеспечивает функции управления  для приводов (модули двигателя, силовые модули) и системных компонентов. Загрузка блока управления сильно зависит от числа и динамических требований  требуемых от индивидуального привода.

Если предполагается максимальное использование (Блок управления с  performance enhancement 1¹⁾ , следующее максимальное число осей  и динамики приводов может быть достигнуто в режиме серво управления. На один модуль управления:

•  До 6 управляемых серво осей с текущим циклом управления в 125 сек, 1 активный силовой модуль с текущим циклом управления в 250 сек и до 3 прямых измерительных систем или
•  До 2 управляемых серво осей с текущим циклом управления в 62.5 сек  и до 3 прямых измерительных систем

¹⁾ Лицензирование для CU320 через опцию математического обеспечения или для SINUMERIK через опции оси.
