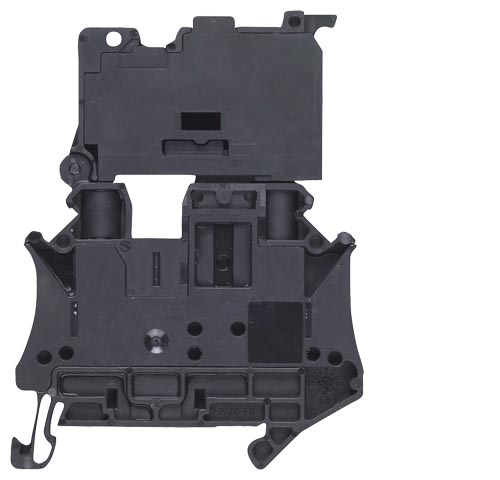

ENG: 8WH Fuse Terminals

Die 8WH fuse terminals adopt the function of the fuse holders for 5 X 20 mm and 6.3 X 32 mm G fuse links and potential distribution tasks with the bridge shaft.

Version

Order No.

Terminal size 4 mm

8WH1 000-1GG08

Fuse terminals, terminal size 4 mm , for 5 X 20 mm G fuse links

  • CURUS
  • CSA
  • Terminal width 6.2 mm
  • I max = 6.3 A
  • U max = 500 V
  • AWG 26-10
  • Connection capacity, one conductor
  • rigid 0.14... 6 mm
  • Flexible 0.14... 6 mm
  • Connection capacity, two conductors
  • rigid 0.14... 1.5 mm
  • Flexible 0.14... 1.5 mm
  • Enclosed on both sides
  • black

Versions

  • without LED

8WH1 000-1GG08

  • With LED 10 ... 30 V AC/DC

8WH1 000-1KG38

  • With LED 110 ... 250 V AC/DC

8WH1 000-1MG88

Terminal size 6 mm

8WH1 000-1HH08

Fuse terminals, terminal size 6 mm , for 6,3 X 32 mm G fuse links

  • CURUS
  • Terminal width 8,2 mm
  • I max = 10 A
  • U max = 630 V
  • AWG 24-8
  • Connection capacity, one conductor
    • rigid 0.2... 10 mm
    • Flexible 0.2... 10 mm
  • Connection capacity, two conductors
    • rigid 0.2... 2.5 mm
  • Flexible 0.2... 2.5 mm
  • Enclosed on both sides
  • black

Versions

  • without LED

8WH1 000-1HH08

  • With LED 12 ... 30 V AC/DC

8WH1 000-1PH38

Accessories

Section

Reducing bridge, for connecting terminals, from terminal size­ 6 mm 2 to 2.5 or 4 mm 2 , from screw to screw

Accessories

8WH9 002-8AC10

Accessories

8WH9 002-8AC10

Reducing bridge, for connecting terminals, from terminal size­ 6 mm2 to 2.5 or 4 mm2, from screw to screw

8WH9 002-8AC10
