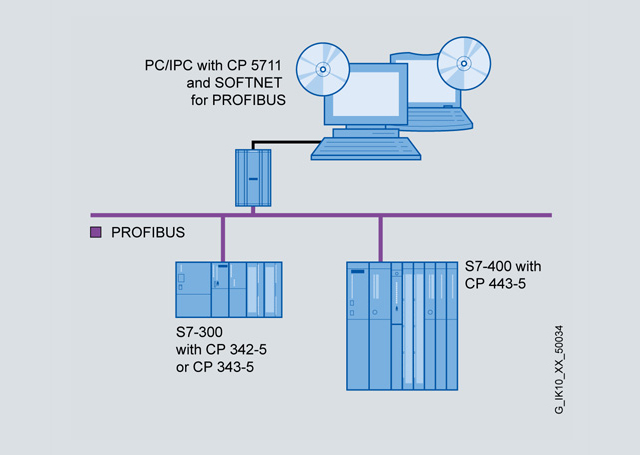

CP 5711 является USB V2.0 адаптером, который может быть использован совместно с USB V2.0 портом (пропускная способность 480 Mбит/сек) или USB V1.1 портом (1.5 Mбит/сек). Он может быть использован с различными программными пакетами и предоставляет пользователю возможность выполнять функции программирующего устройства и PC/OP через PROFIBUS и интерфейса MPI.
CP 5711 запитывается непосредственно через USB интерфейс ПК системы. В независимости от того подключен ли USB кабель или нет, активное запитывание сети PROFIBUS происходит через внешний =24 В источник питания.
Опционально для использования CP 5711 в шкафу управления или по соседству с контроллерами SIMATIC S7 можно воспользоваться монтажным адаптером для прикрепления CP5711 к 35 мм DIN рейке.
Только один CP может работать на PG/PC/OP. Точно также, только один протокол (PROFIBUS DP, S7 коммуникации или FDL) может быть использован на CP.
Следующие программные пакеты поддерживают CP 5711:
- STEP 7 начиная с версии V5.4 SP5;
драйвера для CP 5711 включены в STEP 7. - SOFTNET-S7 начиная с версии V7.1;
S7 программный интерфейс может быть использован с этим пакетом. - SOFTNET-DP начиная с версии V7.1;
с этим пакетом CP 5711 может быть использован как PROFIBUS DP мастер Класса1 или 2. - SOFTNET-DP slave начиная с версии V7.1;
для функционирования CP 5711 как PROFIBUS DP ведомого устройства - STEP 7-Micro/WIN;
драйверы для CP 5711 включены в STEP 7-Micro/WIN. - WinCC/WinCC flexible;
CP 5711 может быть использован как аппаратная основа для инструмента конфигурирования SIMATIC панелей оператора, сенсорных панелей и текстовых дисплеев. - NCM PC;
под Windows XP Professional - SIMATIC PDM;
драйверы для CP 5711 включены в SIMATIC PDM.
Диагностика
Различные диагностические инструменты доступны для CP 5711. В качестве помощи модуль также имеет обширную светодиодную диагностику. Состояния работы и ошибки могут быть быстро распознаны посредством пяти светодиодов.
Конфигурирование
- S7 коммуникации и открытые коммуникации могут быть сконфигурированы в STEP 7 или NCM PC.
Инструмент конфигурирования NCM PC включается в программные пакеты SOFTNET-S7 и SOFTNET-DP для PROFIBUS.
