Возможности коммуникационных процессоров (CP) PROFIBUS

Максимальная пропускная способность показывает, как много телеграмм цифровых входов/выходов может быть считано и записано в или из приложения PROFIBUS в 1 ms через соответствующий коммуникационный процессор PROFIBUS-CP (независимо от физических свойств шины).

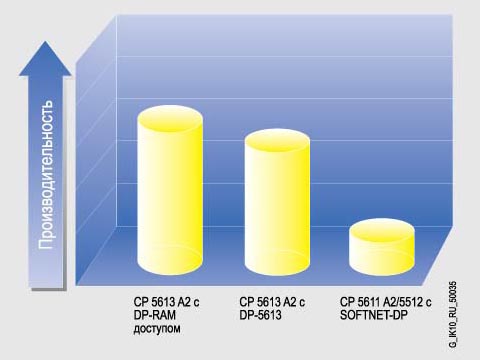

Производительность разных СР при одинаковом ЦПУ

Загрузка ЦПУ и время доступа

Сравнения доступа по событию (через прерывание) и доступ по опросу показывают, что загрузка ЦПУ в случае CP 5613 вместе с помощью механизма событие/фильтр может быть снижена до 10% при той же самой пропускной способности.

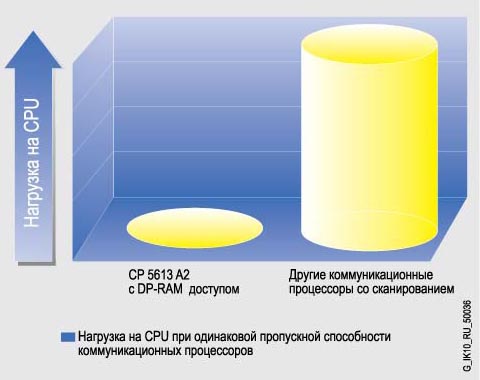

Сравнение загрузки ЦПУ

Возможности по передаче данных PROFIBUS-CP
		CP 5613/5613 FO	CP 5614/5614FО	CP 5412 (A2)	CP 5611/5512	CP 5511
Кол-во присоед. DP slaves	Макс	122	122	64	60	60
Кол-во паралельных задач FDL	Макс	120	120	118	100	32
Кол-во. PG/OP и S7 соединений	Макс	50	50	29	8	8
Кол-во. of FMS соединений	Макс	40	40	32	-	-
