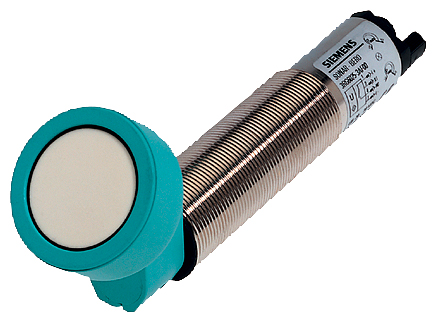

Компактное исполнение M30 K2
Стандартное исполнение

В стандартном исполнении приборы имеют жестко встроенный датчик.

Исполнение с отдельным датчиком

M30 с отдельным датчиком

Благодаря очень малым размерам датчик прекрасно подходит для установки в тесных местах.

Ультразвуковой датчик помещается в цилиндрическом корпусе, отдельно от остальной электроники. У приборов типа 3RG6. 12 датчик встроен в корпус с резьбой М 18, у приборов типа 3RG6.13 - в корпус с резьбой М 30. Длина корпусов составляет 25 мм.

Для крепления вместе с датчиком поставляются две гайки. Соединительный провод длиной 1,6 м залит в корпус датчика. Посредством готового коаксиального разъема датчик соединяется с электроникой обработки сигнала, которая встроена в корпус М 30 компактной модели. Разъем находится в торце корпуса.

Исполнение с поворотным датчиком

Эти приборы функционально соответствуют другим приборам типорядов компактных моделей M30 K2. Они особенно выручают там, где стандартную конструкцию невозможно использовать из-за нехватки места.

M30 с поворотным датчиком

Ультразвуковой датчик крепится шарниром к цилиндрическому корпусу с электроникой обработки сигнала. Шарнир обеспечивает поворот вокруг оси цилиндра и примерно на 100° перпендикулярно ей.

Поворотный отражатель

У приборов Sonar-BERO компактных моделей M30 K2, к головке датчика может крепиться поворотный отражатель 3RX1 910  (см. "Принадлежности").

При монтаже в тесном пространстве могут регистрироваться объекты, находящиеся под прямым углом к Sonar-BERO (уменьшение глубины монтажа). При этом слепая зона сокращается примерно на 6 см.
