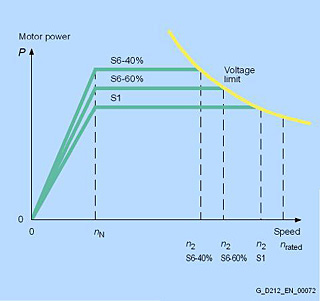

Типичная диаграмма отношения мощности к скорости для двигателейпеременного тока 1)
Диаграмма показывает типичное отношение скорости двигателя к мощности приводадля двигателей 1PH2 в следующих типах режимов работы (согласноIEC 60034-1):
S1: Непрерывныйрежим
S6: Непрерывный режимспрерывистой нагрузкой и относительным периодом включения 60% (S6-60%) или 40% (S6-40%) с максимальнымвременем рабочего цикла 10 мин.
|
Двигатель |
Номинальная скорость вращения |
Достижимая скорость вращения в режиме работы (согласноIEC 60034 1) |
||
|---|---|---|---|---|
|
Тип |
n rated |
n 22) |
||
|
S1 |
S6-60% |
S6-40% |
||
|
об/мин |
об/мин |
об/мин |
об/мин |
|
|
1PH2 093 |
1500 |
4700 |
4200 |
3900 |
|
1PH2 095 |
1500 |
4000 |
3600 |
3300 |
|
1PH2 113 |
1500 |
5400 |
4800 |
4400 |
|
1PH2 115 |
1500 |
4500 |
4100 |
3700 |
|
1PH2 117 |
1500 |
4700 |
4200 |
3800 |
|
1PH2 118 |
1500 |
5300 |
4700 |
4300 |
|
1PH2 182 |
750 |
4700 |
3700 |
3200 |
|
1PH2 184 |
600 |
7000 |
5500 |
4500 |
|
1PH2 186 |
500 |
5000 |
3500 |
3000 |
|
1PH2 188 |
500 |
4400 |
3600 |
3100 |
|
1PH2 254 |
500 |
6000 |
5000 |
4500 |
|
1PH2 256 |
500 |
3700 |
2900 |
2600 |
1) Дополнительную информацию по конфигурации смотри в руководство по проектированию двигателей 1PH.
2) Значения на диаграмме отношения мощности кскорости базируются на использовании сетевого модуляActiveв системе питания 3 AC 400 В. При использовании сетевого модуляSmartдействуйте согласно руководству по проектированию двигателей 1PH.
