Обзор системы приводов SINAMICS
Обзор системы приводов SINAMICS

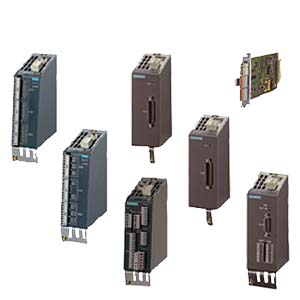

Обзор системы приводов SINAMICS S120, а также системы управления движением SIMOTION может быть дополнен цифровыми и аналоговыми входами и выходами и интерфейсами датчиков положения в виде опциональных плат (OB) и терминальных модулей (TM). Это является возможным при использовании опциональных плат (терминальная плата TB30 устанавливается в свободный опциональный слот блока управления) или терминальных модулей, подключаемых по интерфейсу DRIVE-CLiQ к модулю управления Sinamics / Simotion D (TM31, TM15, TM17 расширенной функциональности).
Модули подключения датчиков SMC10, SMC20 и SMC30 необходимы для подключения двигателей, которые не имеют DRIVE-CLiQ интерфейса, или если наряду с датчиком двигателя нужно оценивать дополнительные датчики положения.
DRIVE-CLiQ

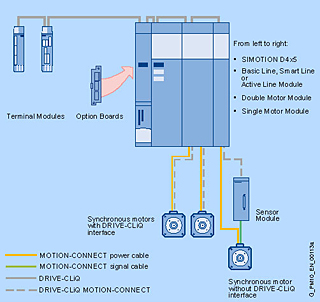

Интерфейс DRIVE-CLiQ служит для соединения блока регулирования с силовыми компонентами, датчиками положения и дополнительными системными компонентами, такими как, например, терминальные модули. Через интерфейс DRIVECLiQ передаются заданные и истинные значения, команд управления, сообщения состояния и номинальные данные компонентов (данные с электронных шильдиков).
Интерфейс DRIVE-CLiQ значительно упрощает ввод в эксплуатацию и диагностирование, так как все подключенные компоненты автоматически идентифицируются с помощью электронных шильдиков.
Унифицированное исполнение кабельной техники и техники подключения снижают количество различных компонентов и расходы на их хранение.
