Соединители
Соединители различаются в зависимости от скорости передачи данных для 10/100 Mbit/s или 1,000 Mbit/s:
- IE FC RJ45 Plug 90/180 (10/100 Mbit/s) совместно с 4 жильным (2 x 2) IE FC кабелем
- IE FC Outlet RJ45 (10/100 Mbit/s) совместно с 4 жильным (2 x 2) IE FC кабелем
- IE FC RJ45 Modular Outlet (10/100/1000 Mbit/s) совместно с 8 жильным (4 x 2) IE FC кабелем
Следующая таблица дает представление о доступных коммутаторах, поддерживаемой ими скорости передачи данных и IE FC стандартных кабелях, IE FC соединителях. Для более подробной информации см. Catalog IK PI .
|
Коммутаторы |
Тип порта |
Скорость передачи |
Макс длина кабеля |
Тип кабеля |
Соединитель |
|---|---|---|---|---|---|
|
X414 3E X208, X204 2, ESM |
10/100BaseTX |
10/100 Mbit/s |
100 м |
IE FC стандартный кабель 2 x 2 |
IE FC RJ45 штекер 90/180, или IE FC розетка RJ45 + TP Cord |
|
IEFC стандартный кабель 4 x 2 |
IE FC RJ45 модульная розетка с вставкой 2FE + TP Cord |
||||
|
X414 3E |
1000BaseTX |
1,000 Mbit/s |
100 м |
IEFC стандартный кабель 4 x 2 |
IE FC RJ45 модульная розетка с вставкой 1GE + TP Cord |
Штекеры IE FC RJ45
Штекеры IE FC RJ45 имеют компактный металлический корпус, устанавливаются на IE FC TP кабели 2х2 и могут использоваться в промышленных и офисных условиях в сетях со скоростью передачи до 100Мбит/с. Штекеры позволяют производить непосредственное подключение IE FC TP кабеля к сетевой станции/ компоненту без использования TP кордов. Скорость передачи данных до 100 Мбит/с, длина линии связи не должна превышать 100 м.
IE FC розетка RJ45 и IE FC RJ45 модульная розетка
Имеются следующие альтернативы
- Розетка IE FC RJ45 для подключения IE FC TP кабелей 2х2 и передачи данных со скоростью до 100 Мбит/с
- Модульная розетка IE FC RJ45 для подключения IE FC TP кабелей 4х2 и передачи данных со скоростью до 1000 Мбит/с

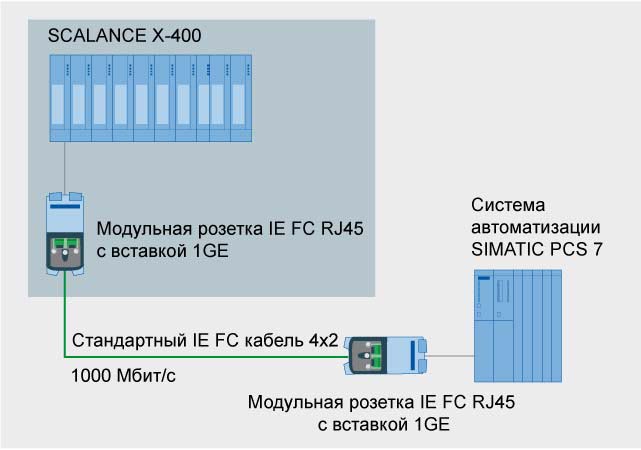

Модульная розетка IE FC RJ45 может комплектоваться различными типами вставок и позволяет использовать подключенный IE FC TP кабель 4х2 для формирования:
- двух линий Ethernet со скоростью передачи данных до 100Мбит/с (вставка 2FE с двумя гнездами RJ45) или
- одной линии Ethernet со скоростью передачи данных до 1000Мбит/с (вставка 1GE с одним гнездом RJ45).
Более подробная информация находиться в каталоге IK PI, секция "Industrial Ethernet", или в A&D Mall, или CA 01 "Коммуникации/Сети / Системы коммуникаций SIMATIC NET".
