Оптические кабели

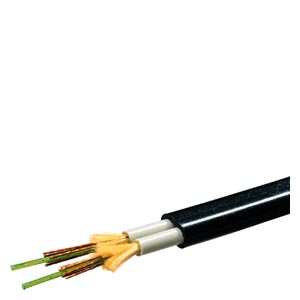

Для построения оптических сетей IndustrialEthernet в SIMATIC PCS7 применяются стеклянные волоконно-оптические кабели для внутренней и наружной прокладки, а также прокладки в земле. Кабели поставляются готовыми к применению отрезками фиксированной длины с установленными соединителями 2 x 2 BFOC или 2 x 2 SC.
Кабели с разъемами 2 x 2 SC требуются для сетей со скоростью передачи данных до 1000 Мбит/сек., то есть для применения со SCALANCE X414 3E и MM492 2.
|
Коммутатор |
Тип порта |
Скорость передачи данных |
Максимальная длина кабеля |
Тип кабеля |
Толщина жилы |
Соединители |
|---|---|---|---|---|---|---|
|
X414 3E + MM492-2 |
1000BaseSX |
1,000 Мбит/сек. |
750 м |
FO Standard Cable |
50/125 µm |
2 x 2 SC |
|
X414 3E + MM491 2, X204 2, OSM |
100BaseFX |
10/100 Мбит/сек. |
3,000 м |
FIBER OPTIC standard cable |
62.5/125 µm |
2 x 2 BFOC (ST) |
