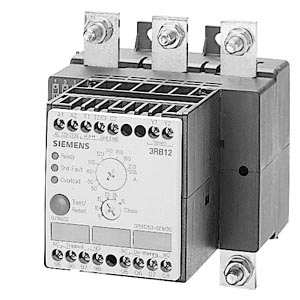

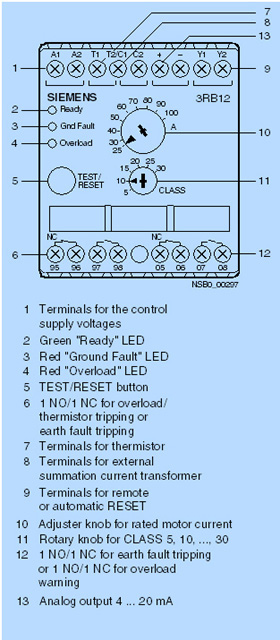

Электронные реле перегрузки 3RB12 для полной защиты двигателя с винтовыми зажимами для встраивания1) и отдельной установки, CLASS 5 -- CLASS 30 регулируемые
Электронные реле перегрузки 3RB12 до 820 A с внешней подачей питания предназначены для токозависимой защиты потребителей с нормальным и затрудненным пуском (см. функции) от недопустимо высокого перегрева вследствие перегрузки, несимметрии фаз или выпадения фазы. Перегрузка, несимметрия фаз или выпадение фазы ведет к возрастанию тока двигателя выше установленного номинального значения. Это нарастание тока регистрируется встроенными в аппараты трансформаторами тока и обрабатывается соответствующей электроникой, которая затем подает импульс вспомогательным блок-контактам. Последние с помощью контактора отключают потребителя. Время отключения зависит от соотношения тока расцепления к току уставки Ie и выражается в форме долговременной стабильной характеристики расцепления (см. Характеристики срабатывания). О состоянии «расцеплено» сигнализируется постоянным свечением красного светодиода «Перегрузка».
Предварительно светодиод мигает, сообщая тем самым о превышении предельного тока и предстоящем расцеплении реле
из-за перегрузки, несимметрии фаз или выпадении фазы. Это предупреждение может быть также выведено на отдельный сигнализатор.
Наряду с токозависимой защитой потребителя от недопустимо высокого нагрева из-за перегрузки, несимметрии фаз и выпадения фазы, электронное реле перегрузки 3RB12 при подключении цепи термистора с положительным температурным коэффициентом дает возможность контролировать температуру в обмотке двигателя. Тем самым можно защитить потребителей от перегрева, который, к примеру, косвенно возникает из-за затруднения циркуляции охлаждающей жидкости и не может регистрироваться по току. При перегреве электронное реле перегрузки 3RB12 отключает с помощью вспомогательных блок-контактов контактор и, тем самым, потребителя. Подключение защиты от перегрева устойчиво к обрыву проводов, то есть аппарат срабатывает при разомкнутых присоединительных зажимах или при обрыве провода.
Чтобы защитить потребителя от неполных коротких замыканий или замыканий на землю из-за повреждения изоляции, влажности, конденсата и т.д., пользователям электронных реле перегрузки 3RB12 предлагаются две возможности обнаружения замыкания на землю:
- Внутреннее распознавание замыкания на землю (не может использоваться в комбинациях «звезда-треугольник») для двигателей с 3-проводным подключением для обнаружения токов утечки >30 % от тока уставки Ie в номинальном режиме и
- Внешнее распознавание замыкания на землю путем подключения суммирующего трансформатора тока для двигателей с 3- и 4-проводным подключением для распознавания синусоидальных токов утечки (50/60 Гц) от 0,3 A, 0,5 A и 1 A.
При замыкании на землю аппарат сразу отключается и с помощью вспомогательных блок-контактов отключает контактор, и тем самым потребителя. О состоянии «расцеплено» сигнализирует красный светодиод «Ground Fault» (замыкание на землю).
Аппарат оснащен функцией самоконтроля, т.е. контролирует собственное состояние и расцепляет также при внутреннем дефекте. В этом случае возврат в исходное положение (сброс) невозможен.
Сброс после перегрузки, несимметрии фаз, выпадения фазы, расцепления от термисторa и замыкания на землю производится
вручную или автоматически (см. Функции) после истечения времени восстановления готовности (см. Функции).
Измеренный микропроцессором электронного реле перегрузки 3RB12..-…40 ток двигателя преобразуется в аналоговый выход ной сигнал DC 4 мА – 20 мА (макс. значение тока в 3 фазах). Аналоговым сигналом могут управляться магнитоэлектрические измерительные приборы с входным током 4 – 20 мА (конечное значение шкалы для всех типоразмеров составляет 125 %) или
аналоговые входы программируемых контроллеров. Кроме того, параметры тока через аналоговый модуль AS-интерфейса могут передаваться по шинной системе AS-i.
Аппараты разработаны с учетом требований экологии, и сделаны из экологически безопасных и утилизируемых материалов.
Они отвечают всем мировым стандартам и нормам.
Стандарты
Электронные реле перегрузки 3RB12 соответствуют стандартам:
- МЭК 60947-1/DIN EN 60947-1
- МЭК 60947-4-1/DIN EN 60947-4-1
- IEC 60947-5-1/DIN EN 60947-5-1
- UL 508/CSA C 22.2.
Помимо этого, электронные реле перегрузки 3RB12 защищены от прикосновения согласно DIN EN 50274 и устойчивы
к климатическим воздействием согласно МЭК 60721.
1) Исключение: 3RB12 46
