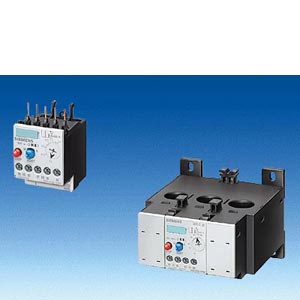

Электронное реле перегрузки 3RB10 с винтовыми зажимами и для встраивания¹) и отдельной установки²), CLASS 10 и CLASS 20

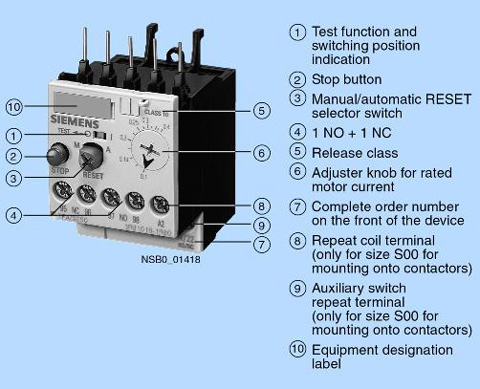

Энергонезависимые электронные реле перегрузки 3RB10 до 630 A предназначены для токозависимой защиты потребителей с нормальным и тяжелым пуском (см. функции) от недопустимо высокого нагрева вследствие перегрузки, несимметрии фаз или выпадения фазы. Перегрузка, несимметрия фаз или выпадение фазы ведет к нарастанию тока двигателя выше заданного номинала. Это увеличение тока регистрируется встроенными в аппараты трансформаторами тока и обрабатывается соответствующей электроникой, которая затем подает импульс на вспомогательные блок-контакты, которые через контактор отключают потребителя. Время отключения зависит от соотношения тока расцепления к току уставки Ie и записывается в виде долговременной стабильной характеристики расцепления (см. Характеристики). О состоянии «расцеплено» сигнализирует индикатор коммутационного состояния (см. функции). Сброс производится вручную или автоматически (см. Функции) после истечения времени восстановления готовности (см. Функции).

Аппараты разработаны с учетом требований экологии, и сделаны из экологически безопасных и утилизируемых материалов.

Они отвечают всем мировым стандартам и нормам.

Стандарты

Электронные реле перегрузки 3RB10 соответствуют стандартам:

• МЭК 60 947-1/DIN EN 60947-1
• МЭК 60 947-4-1/DIN EN 60947-4-1
• МЭК 60 947-5-1/DIN EN 60947-5-1
• UL 508/CSA C 22.2.

Электронные реле перегрузки 3RB10 защищены от прикосновения согласно DIN EN 50274 и устойчивы к климатическим воздействием согласно МЭК 60721.

1) При наличии соответствующих адаптеров (см. Принадлежности) электронные реле перегрузки 3RB10 для встраивания типоразмеров от S00 до S3 могут также устанавливаться отдельно. Электронные реле перегрузки 3RB10 типоразмеров S6 и S10/S12 могут устанавливаться отдельно и без дополнительных адаптеров. На контакторах 3TF68/ 3TF69 прямой монтаж невозможен.

2) Типоразмер S00 до S6 для крепления винтами или на защелках на монтажной рейке 35 мм, Типоразмер S3 пригоден также для монтажной рейки 75мм. Типоразмеры S10/S12 для монтажа на рейку не пригодны.
