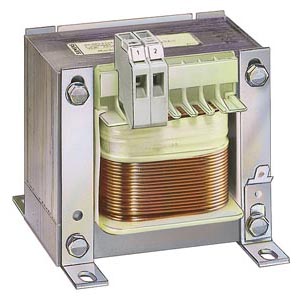

Компоненты выходной цепи - сглаживающие дроссели

Сглаживающие дроссели применяются на выходе преобразователя. Сквозь них проходит постоянный ток.

На выходе преобразователя кроме постоянного тока всегда существует примесь синусоидальных переменных токов различной амплитуды и частоты.  Амплитуда этих компонент зависит от типа преобразователя, от качества питания, от схемы коммутации преобразователя, индукционных искажений напряжения в преобразователе и индуктивности сглаживающего дросселя, и, естественно, от индуктивности нагрузки. Частоты этих компонент зависят от типа преобразователя и от частоты напряжения питания.

Задача сглаживающего дросселя – ограничить компоненты переменного тока до определённой величины. Использование сглаживающих дросселей также уменьшает уровень гармоник на входе преобразователя.

Сглаживающие дроссели используются в последовательном включении при использовании машин постоянного тока с управлением от преобразователя, для сглаживания выходного тока преобразователей типа «источник тока» и «источник напряжения», для развязки секций преобразователя в инверторах с большим уровнем импульсных помех, для ограничения уровня пульсаций, для ограничения блуждающих токов в цепях, содержащих блуждающие токи, и для ограничения скорости нарастания тока, в случае, когда быстродействующие коммутационные модули постоянного тока отключаются в аварийной ситуации.
