Компоненты входной цепи - коммутационные дроссели

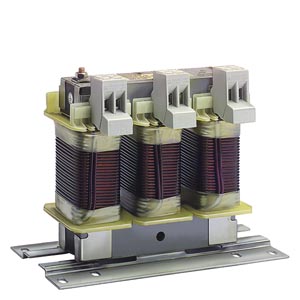

Коммутационные дроссели (фазные дроссели, линейные дроссели) для преобразователей с индуктивной нагрузкой используются в цепях двух вводов питания шкафов преобразователя (цепи B2 и B6). Питание переменного тока поступает сквозь эти дроссели.

Задача коммутационного дросселя – ограничить броски напряжения при коммутации силовых ключей преобразователя (DINVDE0160 andEN 50 178). Он также ограничивает скорость нарастания тока di/dt и, соответственно, скорость нарастания напряжения du/dtна тиристорах.

Коммутационные дроссели могут быть использованы для развязки преобразователей, работающих параллельно.
