Протокол EC 61850, основанный на Ethernet TCP/IP, является всемирно принятым открытым стандартом, используемым для коммуникаций полевых устройств в системах защиты и системах управления коммутационной аппаратуры высокого и среднего напряжения. Это упрощает конфигурирование, гарантирует совместимость будущих расширений, уменьшает требования к обслуживанию, и таким образом сокращает полные затраты жизненного цикла. Ведущие производители устройств защиты снаряжения уже реализуют протокол IEC 61850 в своих устройствах.

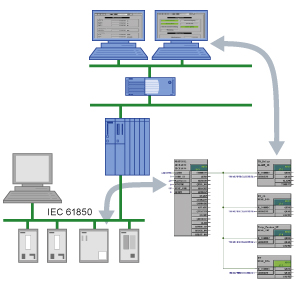

Вы можете использовать библиотеку IEC 61850 для SIMATIC PCS 7 для интегрирации защитного оборудование коммутационной аппаратуры с помощью протокола IEC 61850 в систему управления процессом SIMATIC PCS 7. Линейка продуктов включает две библиотеки IEC 61850, различающихся следующим образом:
- Universal IEC 61850 - универсальная библиотека коммуникационных блоков чтения (включая метку времени) и записи тегов IEC 61850
- Special IEC 61850 device library - специальная библиотек устройства IEC 61850 со встроенными блоками, символами и лицевыми панелями блоков для определенного семейства устройства, например. SIPROTEC от Siemens или MiCOM от AREVA T&D
Коммуникационные блоки IEC 61850 этих библиотек обеспечивают полный доступ к тегам защитного оборудования и управляющих устройств (включая метки времени). Они отображают данные устройства и событийную информацию, предоставляемую с исходными метками времени, проставленными защитным оборудованием IEC 61850 для визуализации на станции оператора SIMATIC PCS 7. Устройства различных линеек из библиотеки устройства IEC 61850 с помощью символов и лицевых панелей, предусмотренных для них, полностью интегрируются в функции контроля и управления системы.
Примечание:
Библиотека IEC 61850 может использоваться совместно SIMATIC PCS 7 V7.
