Пример конфигурации Partial Stroke Test
Для того чтобы гарантировать, что аварийные клапана (ESD клапана) функций системы безопасности (SIF) работают корректно при возникновении аврийных ситуаций, их работа должна регулярно проверяться.
Это возможно при полной остановке установки с использованием Full Stroke Test. Однако, поскольку клапана полностью закрываются во время этой тестовой процедуры, она не может использоваться во время проведения процесса.
Partial Stroke Test (PST) является прекрасной альтернативой в этом случае. Во время этого теста, работа клапана проверяется его частичным открытием и закрытием без прерывания процесса. Более 50% ошибок может быть обнаружено таким образом. Перемещение клапана обычно составляет 10 - 15%. Продолжительность зависит от условий процесса и уровня требуемой диагностики . Тест обеспечивается модулями безопасных цифровых выходов (F-DO) в качестве альтернативного метода приведения клапана в его безопасное состояние при необходимости. Таким образом 2 отдельных сигнала приведения системы в безопасное состояние присутствуют для позиционирования клапана (1oo2 резервирование).
Partial Stroke Tests может применяться для расширения интервала между Full Stroke Tests без изменения уровня SIL. При регулярном выполнении этих тестов (PST), (например, 4 раза в год), интервал между Full Stroke Tests может быть расширен от одного до двух лет.
Partial Stroke Tests увеличивает интервал проведения Full Stroke Tests от одного до двух лет

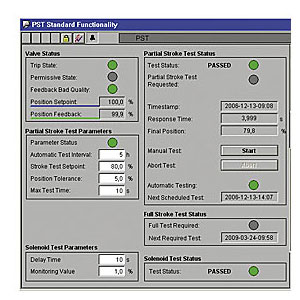

PST библиотека с подготовленными функциональными блоками и панелями обесчечивает автоматическую реализацию Partial Stroke Tests в заданные интервалы.
Замечание:
Функциональные блоки и панели PST библиотеки могут использоваться с SIMATIC PCS 7 V6.1 и V7.0.
