Блоки питания РМ250 соединяются с устройством управления с помощью РМ-IF интерфейса.
Блоки питания РМ250 используют следующие интерфейсы как основные:
- РМ-IF интерфейс для связи блока питания РМ250 и устройства управления. Блок питания РМ250 также питает устройство управления с помощью встроенного блока питания
- Связь с двигателем обеспечена с помощью зажимных контактов
- Цепь возбуждения тормозного реле или безопасного тормозного реле для контроля тормоза
- 2 заземления

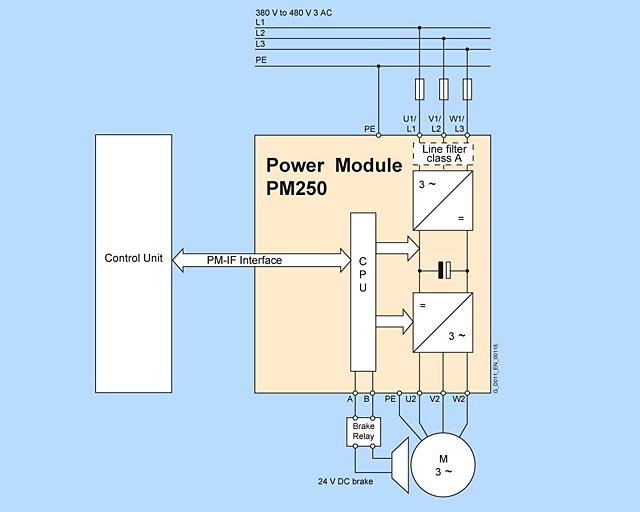

Диаграмма соединения блока питания РМ250 с встроенным линейным фильтром класса А
Доступность как базовых компонентов
Многие компоненты системы для блока питания РМ250 считаются базовыми, т.е компонент установлен на базовой плате, а сверху установлен бок питания РМ250 по местосберегающей схеме. Только два базовых элемента можно установить один на другой.
Следующие линейные силовые компоненты, компоненты, работающие на постоянном токе, и нагрузочные компоненты спроектированы как базовые для соответствующих размеров корпусов:
|
Размер корпуса |
||||
|---|---|---|---|---|
|
FSC |
FSD |
FSE |
FSF |
|
|
Линейные силовые компоненты |
||||
|
Линейный фильтр класса В |
|
|||
|
Линейные реакторы |
Линейные реакторы не используются с блоками питания РМ250! |
|||
|
Нагрузочные силовые компоненты |
||||
|
Выходные реакторы (реакторы двигателя) |
|
|||

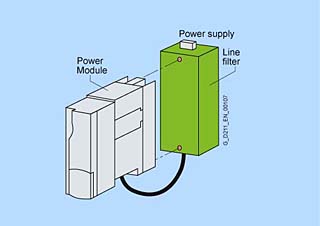

Следующая диаграмма показывает расположение блока питания РМ250 с дополнительным линейным фильт-ром класса В как основного компонента.
Расположение блока питания РМ250 с дополнительным линейным фильтром класса В как основного компонента

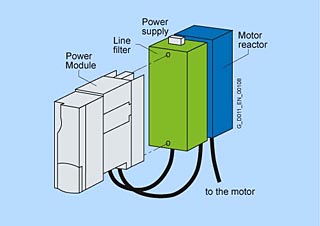

Пример показывает структуру двух базовых компонентов:
