Весоизмерительные ячейки - это датчики, преобразующие механическую величину (вес) в электрический сигнал.
Основным элементом является специальное пружинное тело, на котором расположены динамически привязанные
измерительные полоски (DMS). DMS состоят из тонкого изоляционного материала, который интегрирована резистивная пленка.
Под действием веса F пружинное тело деформируется (см. принципиальную схему), а вместе с ним и DMS. При изменении внешней формы DMS меняется и омическое сопротивление ее проводника. Верхняя левая и нижняя правая DMS cплющиваются, их резистивная пленка сокращается, а омическое сопротивление соответственно уменьшается. Верхняя правая и нижняя левая DMS растягиваются, их резистивная пленка расширяется, а омическое сопротивление увеличивается.
В каждой измерительной ячейке имеется минимум четыре DMS, подключенных таким образом, что вместе они составляют полноценный мост Уитстона. Растянутые и сплющенные DMS подключены так, что положительные или отрицательные изменения сопротивления прибавляются к общему рассогласованию моста. На одну диагональ моста подается напряжение питания (при 6-проводной технологии также и напряжение датчика, SENSE), а с другой диагонали снимается измерительное
напряжение. При постоянном напряжении питания (EXC) измерительное напряжение (SIG) изменяется пропорционально поданной нагрузке.
Принципиальная схема весоизмерительной ячейки на базе изгибного
стержня

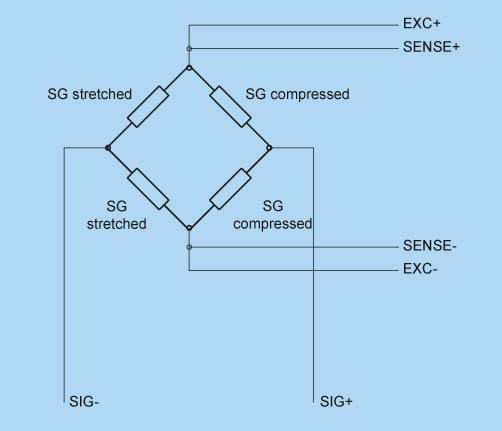

Принципиальная схема моста Уитстона
