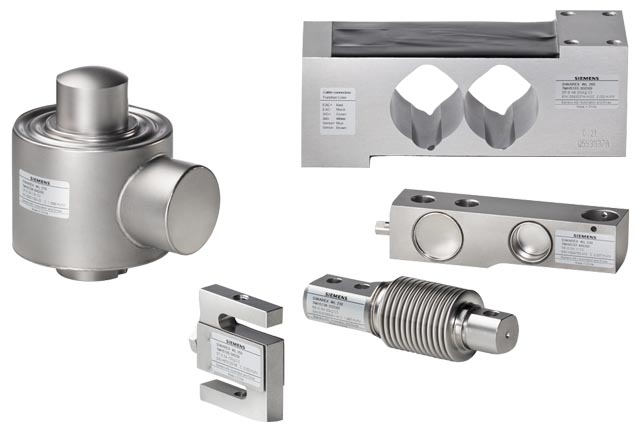

Siemens представляет две серии весоизмеряющих ячеек: SIWAREX R и SIWAREX WL200. Обе серииоснащены расширяющи-
мися измерительными полосками (DMS). Они используются для статического и динамического измерения веса. Различные серии измерительных ячеек SIWAREX R и SIWAREX WL200 в сумме покрывают диапазон номинальных нагрузок от 3 кг до 280 т.
Благодаря наличию разных серий и их выдающимся качествам, как, например
• конструкция из нержавеющей стали для надежной защиты от коррозии 1)
• герметичный корпус допускает эксплуатацию в экстремальной и агрессивной атмосфере 2)
• компактные размеры облегчают монтаж
весоизмерительные ячейки SIWAREX R и SIWAREX WL200 подходят практически для всех промышленных задач, например, для
резервуарных и бункерных весов, платформенных весов, автомобильных весов, гибридных весов и т.д.
Все серии вплоть до K допускаются к использованию с весами класса III стандарта DIN EN 45501, требующими обязательной калибровки, и соответствуют OIML R60 3000d.
При необходимости возможна поставка весоизмерительных ячеек с другими значениями номинальной нагрузки, с повы-
шенной точностью и/или во взрывозащищенном исполнении.
1)Не для SIWAREX R серии K, SIWAREX WL260 SP-S AA и SP-S AB
2)Не для SIWAREX R серии K
3) Не применимо для SIWAREX R серии K и SIWAREX WL270 CP-S SC.
|
Тип |
Платформенный тип |
Ячейка на базе изгибного стержня |
Ячейка на базе срезного стержня |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Возм. области применения |
Небольшие платформенные или торговые весы |
Резервуарный и платформенные весы |
Резервуарные, путевые и платформенные весы |
|||||||||
|
Серия |
WL260 SP-S AA |
R, SP |
WL260 SP-S AB |
WL260 SP-S SA |
WL230 BB-S SA |
R, BB |
WL260 SB-S SA |
R, SB |
||||
|
Ном. нагрузка/макс. нагрузкаEмакс |
3, 5, 10 кг |
20, 50 кг |
100 кг |
6 кг 12 кг |
50 ... 100 кг |
5 ... 200 кг |
10 ... 100 кг |
200 кг 500 кг |
10 ... 350 кг |
500 кг |
1, 2, 5 t |
0.5 ... 1 t |
|
Класс точности |
C3 |
C3 |
C3 |
|||||||||
|
Макс. цена деления(n) |
3 000 |
|||||||||||
|
Мин. цена деления (Vмин) |
E макс/15 000 |
E макс/7500 |
E макс/12 000 |
E макс/12 000 |
E макс/10 000 |
E макс/7500 |
E макс/15 000 |
E макс/6000 |
E макс/15 000 |
E макс/10 000 |
E макс/15 000 |
E макс/10 000 |
|
Напряжение питания (Usr) |
5 ... 12 В |
5 ... 15 В |
5 ... 12 В |
5 ... 10 В |
5 ... 15 В |
5 ... 12 В |
5 ... 18 В |
|||||
|
Номинальный показатель |
2 мВ/В |
|||||||||||
|
Степень защиты |
IP65 |
IP66/IP68 |
IP65 |
IP67 |
IP68 |
IP66/IP68 |
IP68 |
IP66/IP68 |
||||
|
Материал |
Алюминий |
Нержавеющая сталь |
Алюминий |
Нержавеющая сталь |
||||||||
|
Взрывозащита согласно ATEX (опционально) |
Вскоре будет доступно |
II 2 G EEx ib IIC T6/T4 II 3 G EEx nA/nL IIC T6/T4 II 1D/2D/3D T 70 °C |
Вскоре будет доступно |
Вскоре будет доступно |
II 2 G EEx ib IIC T6/T4 II 3 G EEx nA/nL IIC T6/T4 II 1D/2D/3D T 70 II 2 G EEx ib IIC T6/T4 II 3 G EEx nA/nL IIC T6/T4 II 1D / 2D / 3D T 70 °C°C |
Вскоре будет доступно |
II 2 G EEx ib IIC T6/T4 II 3 G EEx nA/nL IIC T6/T4 II 1D/2D/3D T 70 II 2 G EEx ib IIC T6/T4 II 3 G EEx nA/nL IIC T6/T4 II 1D / 2D / 3D T 70 °C°C |
|||||
|
Тип |
Изгибная кольцевая пружина |
Ячейка на растяжение |
Ячейка на сжатие |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Возм. области применения |
Резервуарные, конвейерные, платформенные и рольганговые весы |
Измерение растяжения и давления, крановые весы, взвешивание контейнеров, гибридные весы |
Контейнерные, бункерные и транспортные весы |
||||||||||||
|
Серия |
R, RN |
WL250 ST-S SA |
L270 CP-S SA |
L270 CP-S SB |
L270 CP-S SC |
R, CC |
R, K |
||||||||
|
Ном. нагрузка/макс. нагрузкаEмакс |
60 ... 280 кг |
0.5 ... 10 t |
13 ... 60 t |
50 ... 100 кг |
0.25 ... 2.5 t |
5 ... 10 t |
10, 20, 50 t |
100 t |
200 t |
10 ... 60 t |
100 t |
2.8 ... 280 t |
|||
|
Класс точности |
C3 |
0,1 % |
C3 |
C1 |
0,1 % |
||||||||||
|
Макс. цена деления (n) |
3 000 |
1 000 |
- |
||||||||||||
|
Мин. цена деления (Vмин) |
E макс/17 500 |
E макс/10 000 |
E макс/17 500 |
E макс/7000 |
E макс/90 000 |
0,1 % |
E макс/10 000 |
E макс/12 000 |
E макс/12 000 |
E макс/12 500 |
E макс/10 000 |
- |
|||
|
Напряжение питания (Usr) |
5 ... 30 В |
5 ... 12 В |
5 ... 12 В |
5 ... 25 В |
6 ... 12 В |
||||||||||
|
Номинальный показатель |
1 мВ/В |
2 мВ/В |
3 мВ/В |
2 мВ/В |
1.5 мВ/В |
||||||||||
|
Степень защиты |
IP66/IP68 |
IP67 |
IP68 |
IP66/IP68 |
IP65 |
||||||||||
|
Материал |
Нержавеющая сталь |
Окрашенная сталь |
|||||||||||||
|
Взрывозащита согласно ATEX (опционально) |
II 2 G EEx ib IIC T6/T4 II 3 G EEx nA/nL IIC T6/T4 II 1D/2D/3D T 70 II 2 G EEx ib IIC T6/T4 II 3 G EEx nA/nL IIC T6/T4 II 1D / 2D / 3D T 70 °C°C |
Вскоре будет доступно |
Вскоре будет доступно |
II 2 G EEx ib IIC T6/T4 II 3 G EEx nA/nL IIC T6/T4 II 1D/2D/3D T 70 II 2 G EEx ib IIC T6/T4 II 3 G EEx nA/nL IIC T6/T4 II 1D / 2D / 3D T 70 °C°C |
- |
||||||||||
