Фасовка & Упаковка
Структура аппаратуры

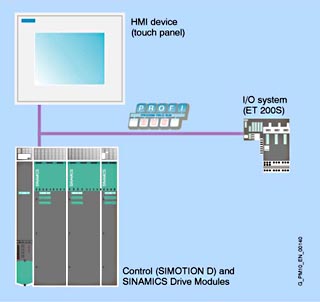

Решение автоматизации на примере с SIMOTION D

Комфортные пакеты SIMOTION Easy Set – фасовка и упаковка содержат все существенные компоненты автоматизации, такие как управление, модули привода, система периферийных устройства и опционально панель управления. Управление, система периферийных устройства и панель управления соединены друг с другом по PROFIBUS (в будущем также PROFINET).

Структура программного обеспечения

Автоматизации с готовыми программными модулями

С помощью открытой библиотеки программного обеспечения могут автоматизироваться все упомянутые функции упаковочных машин. Программный модуль предлагает функции для различных агрегатов упаковочные машины, например, для поперечного обжима, подачи пленки, регулирования температуры с самонастройкой.

Концепция программного обеспечения модульная, чтобы облегчить автоматизацию различных исполнений машин. При применении, например, разных устройств поперечного обжима просто используется соответствующий программный модуль из библиотеки. Кроме того, программный модуль может расширяться и адаптироваться под индивидуальные требования к машине.

Благодаря этому может добавляться специальное ноу-хау изготовителя машин.

Режимы машины наглядно координируются в менеджере режимов работы соответствующем OMAC Pack ML (OMAC = Open Modular Architecture Controls). Чтобы проверить координацию агрегатов машины визуально имеется для непрерывных упаковочных машин функция «толчковый режим с синхронным движением».

Пример проекта как исходная точка

Библиотека программного обеспечения Easy Set – фасовка и упаковка содержит примерный проект SIMOTION. Этот проект может служить отправным пунктом для индивидуальных расширений и адаптаций к конкретным машинам. С помощью системы инжиниринга SCOUT модули библиотеки программного обеспечения могут изменяться и расширяться адаптированными под требования заказчика функциями.

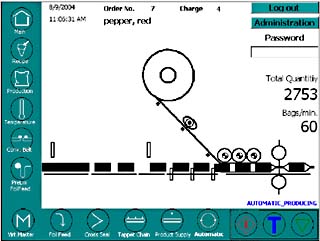

Имеется адаптируемый рабочий экран

для опционально включен-ных в комфортные пакеты панелей управления, 6’’ или 10’’ сенсорных панелей, стандартное проектирование. Рабочий экран включает в себя стандартные задачи обслуживания машины, например, толчковый режим приводов, настройка регуляторов температуры, индикация сведений диагностирования.

Рабочий экран может изменяться с помощью программного обеспечения HMI SIMATIC ProTool / Pro и адаптироваться к индивидуальным потребностям изготовителя машин..
