Принцип работы

Вихревые расходомеры SITRANS F X скорость потока, определяя частоту, с которой последовательные завихрения срываются с плохо обтекаемого тела, помещенного в поток. Этот принцип измерения известен как принцип вихревой дорожки фон Кармана: последовательные завихрения, образующиеся за объектом в потоке. Частота последовательных завихрений пропорциональна скорости потока. Прохождение завихрения вызывает легкий нажим на крыло, помещенное за плохо обтекаемым телом. Этот нажим регистрируется,  и учитывается как скачки давления двойным пьезо-кристаллом, помещенным внутри крыла.

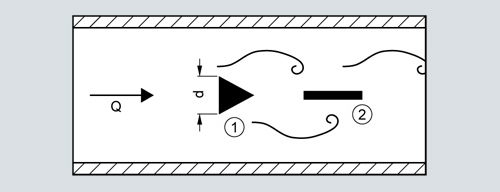

1 = плохо обтекаемое тело , 2 = крыло

Расходомер вычисляет скорость потока по следующей формуле :

Q = A · V = A · d / St · f = 101,93 · f / K [м³/час]

Где :

Q = расход  [м³/час]

f = частота срыва завихрений [Гц]

K = калибровочная константа [импульс/фут³]

d = диаметр плохо обтекаемого тела [м]

St = число Струхаля

A = площадь поперечного сечения  [м²]

V = скорость потока  [м/с]

Требования

Для образования вихревых дорожек среда должна иметь хотя бы минимальную скорость :

• для пара и газов скорость должна быть от  2 до 80 м/с
• для жидкостей скорость должна быть от  0.4 до 10 м/с.

Конструкция

SITRANS FX300 выпускается в следующих конфигурациях:

SITRANS FX360 одиночный измерительный преобразователь

Одиночный преобразователь выпускается в фланцевой или сэндвич-версии как объемный расходомер (стандартно) и как массовый расходомер (опционально):

• Вихревой объемный расходомер
  Измерение встроенным сенсором температуры для компенсации насыщенного пара - в стандартной комплектации.
• Вихревой массовый расходомер
  Измерение встроенными сенсорами температуры и давления для компенсации газов, влажных газов, газовых смесей или пара(для измерения энергии).
  Опционально массовый расходомер SITRANS FX300 оснащается:
  • Отсечными клапанами
    Позволяют отсекать сенсор давления для проверки опрессовки или наличия утечек в трубопроводе, или для замены без остановки процесса. С помощью встроенного двухходового клапана сенсор может быть откалиброван и проверен позже.

SITRANS FX360 Двойной измерительный преобразователь

Это подлинная резервированная система с двумя независимыми сенсорами и двумя преобразователями, обеспечивающая удвоенную функциональную надежность и бесперебойность измерений. Этот вариант оптимально подходит для измерений в многопродуктовых трубопроводах, в которых различные продукты проходят по трубопроводу один за другим. В этом случае один преобразователь может быть запрограммирован для одного продукта, а второй преобразователь - для другого.

Двойной преобразователь выпускается в следующей версии:

• Вихревой объемный расходомер
  Измерение встроенным сенсором температуры для компенсации насыщенного - в стандартной комплектации
