Типичное приложение

• Приводы с высокодинамичным управлением перемещениями
• Угловой синхронизм с изохронным PROFIBUS
• Для использования в станочных инструментах и операционных станках с датчиками времени

• Управляемые приводы с высокой стабильностью скорости и крутящего момента в системах общей механической инженерии
• В частности подходят для асинхронных двигателей (индукционных двигателей)

• Приводы с низкими требованиями динамического ответа и точности
• Групповые приводы с высокой синхронизацией, например, текстильные станки с двигателями SIEMOSYN

Возможно серийное производство с режимами управления напряжением/частотамиV/f . Поэтому режимы управления напряжением/частотами хранятся в векторном приводе только один раз. Параметры напряжения/частоты хранящиеся в сервоприводе предоставляются исключительно в целях проведения диагностики.

Динамический ответ

Очень высокий

Высокий

Низкий

Самый высокий динамический ответ у высокодинамичных синхронных двигателей 1FK7 и сервоуправления.

Режимы управления с кодировщиком

Контроль положения/

Контроль скорости/
Контроль крутящего момента

Контроль положения/
Контроль скорости/
Контроль крутящего момента

Нет

SIMOTION D с сервоуправлением является стандартным вариантом управления координатного перемещения, т.е. шестеренчатый/кулачковый.

Режимы управления без кодировщика

Контроль скорости

Контроль скорости/контроль крутящего момента

Режимы контроля напряжения/частоты

Сервоуправление только для асинхронных двигателей (индукционных двигателей).

С помощью контроля напряжения/частоты скорость можно удерживать неизменной путем коррекции сдвига.

Асинхронный двигатель

Синхронный двигатель

Моментный двигатель

Линейный двигатель

Да

Да

Да

Да

Да

Нет

Да

Нет

Да

Нет

Нет

Нет

Для двигателей SIEMOSYN рекомендуется осуществлять контроль напряжения/частоты (для текстильных станков)

Допустимый коэффициент для тока в двигателе и расчетного тока в модуле двигателя

1:1 к 1:4

1:1.3 к 1:4

1:1 к 1:12

Максимальное качество контроля до 1:4. Между 1:4 и 1:8 возрастают ограничения в отношении крутящего момента и точности вращения. Если < 1:8 рекомендуется контроль напряжения/частоты.

Максимальное количество параллельно соединенных двигателей в одном модуле двигателя

4

1

Теоретически неограниченно

В случае сервоуправления, подключать параллельно одинаковые двигатели можно только асинхронные (индукционные двигатели).
В случае контроля напряжения/частот, двигатели не должны быть одинаковыми.

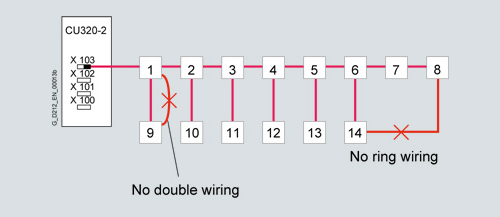

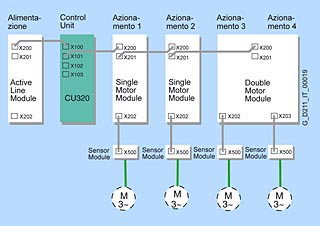

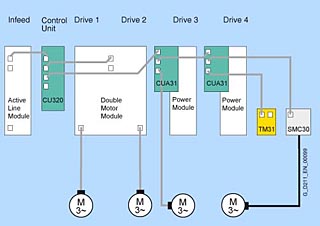

Количество приводов, которые может рассчитать один блок управления CU320 (контроллер цикла с заданными по умолчанию параметрами)

1-линейный модуль (ALM, SLM, BLM) с 6 осями двигателя

1-линейный модуль (ALM, SLM, BLM) с 4 осями двигателя

1-линейный модуль (ALM, SLM, BLM) с 8 осями двигателя

Количество осей двигателя может быть уменьшено, если приложение требует дополнительных функциональных модулей или более высокий динамический ответ.
В случае с контролем напряжения/частоты, при векторном управлении в серийном производстве возможно наличие 4 осей двигателя, а в сервоуправлении возможно наличие 5 осей двигателя.

Установка разрешения скорости/частоты

31 бит, + знак

31 бит, + знак

0.001 Гц

Установка разрешения крутящего момента

31 бит, + знак

31 бит, + знак

–

Заданная по умолчанию скорость тестирования/контроллер текущего состояния/контроллер скорости/частоты пульсации (маленького размера)

125 мкс/
125 мкс/
4 кГц

2 оси двигателя:

250 мкс/
1000 мкс/
4 кГц

4 оси двигателя:

250 мкс/
4 кГц

Скорость тестирования оказывает решающее значение на динамический ответ системы управления.
Если выбрана опция «Изохронный PROFIBUS», циклы контроллера 125 мкс, 250 мкс, 375 мкс и 500 мкс адаптируются автоматически.

4 оси двигателя:

400 мкс/
1600 мкс/
2.5 кГц

6 осей двигателя:

400 мкс/
2.5 кГц

8 осей двигателя:

500 мкс/
4 кГц

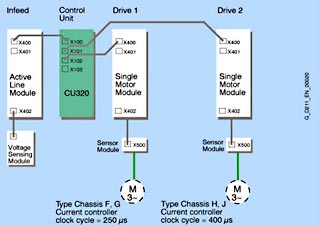

Заданная по умолчанию скорость тестирования/контроллер текущего состояния/контроллер скорости/частоты пульсации (размеры рамки шасси FX и GX)

250 мкс/
250 мкс/
2 кГц

250 мкс/
1000 мкс/
2 кГц

4 оси двигателя:

250 мкс/
2 кГц

6 осей двигателя:

400 мкс/
1.25 кГц

8 осей двигателя:

500 мкс/
2 кГц

Заданная по умолчанию скорость тестирования/контроллер текущего состояния/контроллер скорости/частоты пульсации (размеры рамки шасси HX и JX и все размеры шасси 690 V)

400 мкс/
1600 мкс/
1.25 кГц

6 осей двигателя:

400 мкс/
1.25 кГц

Максимальная частота на выходе с текущим циклом контроллера/частотой пульсации (маленького размера)

650 Гц с 125 мкс/
4 кГц

300 Гц с 250 мкс/
4 кГц

400 Гц с 250 мкс/
4 кГц

Обратите внимание на предельное значение напряжения (2КВ) и использование модуля VPM с синхронными двигателями.

Максимальная частота на выходе с текущим циклом контроллера/частотой пульсации (размеры рамки шасси FX и GX)

300 Гц с 250 мкс/
2 кГц

160 Гц с 250 мкс/
2 кГц

200 Гц с 250 мкс/
2 кГц

Максимальная частота на выходе с текущим циклом контроллера/частотой пульсации (размеры рамки шасси HX и JX)

100 Гц с 400 мкс/
1.25 кГц

100 Гц с 400 мкс/
1.25 кГц

Максимальное ослабление поля с асинхронными двигателями (индуктивными двигателями)

В 5 раз

В 5 раз

В 5 раз

С сервоуправлением в сочетании с кодировщиком и соответствующими специальными двигателями, возможно ослабление поля в 16 раз от порогового значения скорости.

Максимальное ослабление поля с синхронными двигателями

В 2 раза
В 4 раза с VPM

В 2 раза

–

Эти значения для синхронных двигателей 1FK7/1FT6.
Обратите внимание на предельное значение напряжения (фактор kE) при работе с двигателями других производителей (НЕ Siemens).

Время повышения

Время повышения – это временной промежуток между возникновением изменения установок и моментом фактического достижения отметки допуска (2%).
Мертвое время – это период между возникновением изменения установок и моментом начала фактического увеличения значения. Мертвое время частично определяется циклами считывания, обработки и выпуска цифровой замкнутой системы управления. В случаях когда мертвое время составляет значительную часть от времени повышения, оно должно быть определено отдельно.

Характерная угловая частота  3 дБ

Предельное значение частоты – это значение динамического ответа замкнутой системы управления. Чистая синусоидная установка используется для расчета предельного значения частоты; ни одна из частей замкнутой системы управления не должна достигнуть этого предельного значения. Фактическое значение измеряется в условиях останова, также фиксируется коэффициент фактических значений амплитуд и установленных значений.
«Предельная частота – 3дБ». Это частота, при которой абсолютное значение фактического значения впервые уменьшается на 3 дБ (до 71%). Замкнутая система управления может управлять частотами до этого значения, оставаясь при этом стабильной.

Колебание

Колебание – это нежелательная характеристика фактического значения, которая накладывается на среднее значение (полезный сигнал). Генерируемый крутящий момент – это очередной термин, используемый по отношению к крутящему моменту. Обычные генерируемые крутящие моменты возникают в связи с сетками слота для двигателя, ограниченного разрешения кодировщика или ограниченного разрешения системы управления напряжением блока питания IGBT. Колебание крутящего момента также отражается в колебании скорости, поскольку косвенно является пропорциональным значению инерции массы привода. Ripple – это также мера измерения «перепада» точности и, таким образом, в первую очередь определяет динамический ответ на нарушения в работе системы управления.

Точность

Точность – это величина среднего повторяющегося отклонения, разница между фактическим значением и установочным значением, заданным в нормальном состоянии. Разница между фактическим значением и заданным значением возникает в связи с внутренними неточностями измерения и систем управления. Внешние воздействия, такие как температура и скорость, не учитываются при оценке точности. Замкнутые и открытые системы управления должны быть оптимизированы с учетом соответствующих переменных.

Синхронный двигатель

1FK7 с преобразователем

1FT6 с абсолютным кодировщиком 2048 пульсов/оборотов

Векторное управление не является рабочим режимом для синхронных двигателей 1FK7/1FT6.

Цикл контроллера

125 мкс

125 мкс

Общее время повышения (время повышения + мертвое время)

1.7 мс
(0.7 + 1)

1.5 мс
(0.5 + 1)

Для преобразователя диапазон рабочей скорости составляет 50 об/мин и более.
Настройки по умолчанию для PROFIBUS DP – мертвое время 1 мс.

Характерная угловая частота -3 дБ

650 Гц

900 Гц

В данном случае динамический ответ определяется в первую очередь системой кодировщика.

Колебание крутящего момента

3%M₀

0.6% M₀

Диапазон рабочей скорости составляет от 20 об/мин до расчетной скорости.
Если абсолютный кодировщик < 1% об/мин, колебание может составлять < 1%.
Для преобразователя не возможно.

Точность крутящего момента

± 1.5% M₀

± 1.5% M₀

Усредненное измеренное значение более 3 с. С определением двигателя и сравнением трения.
Рабочий диапазон крутящего момента до ± M0.
Рабочий диапазон скорости 1:10 до расчетной скорости.
Внимание. Внешние воздействия, такие как температура двигателя, могут стать причиной дополнительных долгосрочных неточностей приблизительно ± 2,5%.
Точность в диапазоне ослабления поля приблизительно ± 1% .

Асинхронный двигатель (индукционный двигатель)

1PH7/1PL6 без кодировщика

1PH7/1PL6 с инкрементным кодировщиком 1024 пульсов/оборотов

1PH7/1PL6 без кодировщика

1PH7/1PL6 с инкрементным кодировщиком 1024 пульсов/оборотов

Цикл контроллера

125 мкс

125 мкс

250 мкс

250 мкс

Общее время повышения (время повышения + мертвое время)

–

1.8 мс
(0.8 + 1)

3 мс
(2 + 1)

2.2 мс
(1.2 + 1)

Во время работы без кодировщика в рабочем скоростном диапазоне 1:10, во время работы с кодировщиком 50 об/мин и выше до значения расчетной скорости.
Настройки по умолчанию для PROFIBUS DP – мертвое время 1 мс.

Характерная угловая частота -3 дБ

–

600 Гц

250 Гц

400 Гц

Во время работы без кодировщика в рабочем скоростном диапазоне 1:10. Динамический ответ повышается за счет обратной связи с кодировщиком.

Колебание крутящего момента

–

1.5%M_rated

2%M_rated

2% M_rated

Во время работы без кодировщика в рабочем скоростном диапазоне 1:20, во время работы с кодировщиком 20 об/мин и выше до значения расчетной скорости.

Точность крутящего момента

–

± 3.5%M_rated

± 2%M_rated

± 1.5% M_rated

Среднее измеренное значение за 3 с. С определением двигателя и компенсацией трения, температура компенсируется за счет KTY84 и массовой модели.
В рабочем диапазоне крутящего момента до ± Mрасч.  В условиях ослабления поля дополнительная неточность составляет приблизительно ± 2,5%.
Сервоуправление: Рабочий диапазон скорости 1:10 до расчетной скорости.
Векторное управление: Рабочий диапазон скорости 1:50 до расчетной скорости.

Синхронный двигатель

1FK7 с преобразователем

1FT6 с абсолютным кодировщиком 2048 пульсов/оборотов

Векторное управление не является рабочим режимом для синхронных двигателей 1FK7/1FT6.

Цикл контроллера

125 мкс

125 мкс

Общее время повышения (время повышения + мертвое время)

4.5 мс
(3.5 + 1)

3.3 мс
(2.3 + 1)

Во время работы без кодировщика в рабочем скоростном диапазоне 1:10, во время работы с кодировщиком 50 об/мин и выше до значения расчетной скорости.
Настройки по умолчанию для PROFIBUS DP – мертвое время 1 мс.

Характерная угловая частота -3 дБ

140 Гц

250 Гц

В данном случае динамический ответ определяется в первую очередь системой кодировщика.

Колебание скорости

См. примечание

См. примечание

В первую очередь определяется инерционным моментом всей массы, колебание крутящего момента и, особенно, механической конфигурацией.
Таким образом, невозможно указать стандартное значение.

Точность скорости

 0.001%n_rated

 0.001%n_rated

В первую очередь, определяется разрешением отклонений системы управления и оценкой кодировщика в преобразователе. Внедрено на 32-битной основе для SINAMICS.

Асинхронный двигатель (индукционный двигатель)

1PH7/1PL6 без кодировщика

1PH7/1PL6 с инкрементным кодировщиком 1024 пульсов/оборотов

1PH7/1PL6 без кодировщика

1PH7/1PL6 с инкрементным кодировщиком 1024 пульсов/оборотов

Цикл контроллера

125 мкс

125 мкс

250 мкс

250 мкс

Общее время повышения (время повышения + мертвое время)

13 мс
(12 + 1)

5 мс
(4 + 1)

12 мс
(11 + 1)

8 мс
(7 + 1)

Во время работы без кодировщика в рабочем скоростном диапазоне 1:10, во время работы с кодировщиком 50 об/мин и выше до значения расчетной скорости.
Настройки по умолчанию для PROFIBUS DP – мертвое время 1 мс.

Характерная угловая частота -3 дБ

40 Гц

120 Гц

50 Гц

80 Гц

Во время работы без кодировщика в рабочем скоростном диапазоне 1:10. Динамический ответ повышается за счет обратной связи с кодировщиком.
Сервоуправление с кодировщиком немного более предпочтительнее чем векторное управление с кодировщиком, поскольку цикл контроллера скорости с сервоуправлением быстрее.

Колебание скорости

См. примечание

См. примечание

См. примечание

См. примечание

В первую очередь определяется инерционным моментом всей массы, колебание крутящего момента и, особенно, механической конфигурацией.
Таким образом, невозможно указать стандартное значение.

Точность скорости

0.1   f_slip

 0.001%n_rated

0.05   f_slip

 0.001%n_rated

Без кодировщика: Прежде всего, определяется точностью расчетной модели для тока, обеспечивающего крутящий момент, и расчетным сдвигом асинхронного двигателя (см. таблицу «Стандартные значения сдвига»).
Для скоростного рабочего диапазона 1: 50 (векторное управление) или 1:10 (сервоуправление) с оценкой активной температуры.

Синхронный двигатель

1FT6 большой сервер без кодировщика

1FT6 большой сервер с абсолютным кодировщиком 2048 пульсов/оборотов

Векторное управление не является рабочим режимом для синхронных двигателей 1FT6.

Цикл контроллера

250 мкс

250 мкс

Общее время повышения (время повышения + мертвое время)

–

2.2 мс
(1.2 + 1)

Настройки по умолчанию для PROFIBUS DP – мертвое время 1 мс.

Характерная угловая частота -3 дБ

–

400 Гц

В данном случае динамический ответ определяется в первую очередь системой кодировщика.

Колебание крутящего момента

–

1.3% M₀

Если абсолютный кодировщик < 1% об/мин, колебание может составлять < 1%.
Для преобразователя не возможно.

Точность крутящего момента

–

± 1.5%M₀

Усредненное измеренное значение более 3 с. С определением двигателя и сравнением трения. Рабочий диапазон крутящего момента до ± M0.
Рабочий диапазон скорости 1:10 до расчетной скорости.
Внимание. Внешние воздействия, такие как температура двигателя, могут стать причиной дополнительных долгосрочных неточностей приблизительно ± 2,5%.
Точность в диапазоне ослабления поля приблизительно ± 1% .

Асинхронный двигатель (индукционный двигатель)

1PH7/1PL6 без кодировщика

1PH7/1PL6 с инкрементным кодировщиком 1024 пульсов/оборотов

1PH7/1PL6 без кодировщика

1PH7/1PL6 с инкрементным кодировщиком 1024 пульсов/оборотов

Цикл контроллера

250 мкс

250 мкс

250 мкс

250 мкс

Общее время повышения (время повышения + мертвое время)

–

2.6 мс
(1.6 + 1)

3.5 мс
(2.5 + 1)

2.6 мс
(1.6 + 1)

Во время работы без кодировщика в рабочем скоростном диапазоне 1:10, во время работы с кодировщиком 50 об/мин и выше до значения расчетной скорости.
Настройки по умолчанию для PROFIBUS DP – мертвое время 1 мс.

Характерная угловая частота -3 дБ

–

350 Гц

200 Гц

300 Гц

Во время работы без кодировщика в рабочем скоростном диапазоне 1:10. Динамический ответ повышается за счет обратной связи с кодировщиком.

Колебание крутящего момента

–

2% M_rated

2.5% M_rated

2%M_rated

Во время работы без кодировщика в рабочем скоростном диапазоне 1:20, во время работы с кодировщиком 20 об/мин и выше до значения расчетной скорости.

Точность крутящего момента

–

± 3.5% M_rated

± 2%M_rated

± 1.5%M_rated

Среднее измеренное значение за 3 с. С определением двигателя и компенсацией трения, температура компенсируется за счет KTY84 и массовой модели.
В рабочем диапазоне крутящего момента до ± Mрасч.  В условиях ослабления поля дополнительная неточность составляет приблизительно ± 2,5%.
Сервоуправление: Рабочий диапазон скорости 01:10:00 до расчетной скорости.
Векторное управление: Рабочий диапазон скорости 1:50 до расчетной скорости.

Синхронный двигатель

1FT6 большой сервер без кодировщика

1FT6 большой сервер с абсолютным кодировщиком 2048 пульсов/оборотов

Векторное управление не является рабочим режимом для синхронных двигателей 1FT6.

Цикл контроллера

250 мкс

250 мкс

Общее время повышения (время повышения + мертвое время)

–

6 мс
(5 + 1)

Во время работы без кодировщика в рабочем скоростном диапазоне 1:10, во время работы с кодировщиком 50 об/мин и выше до значения расчетной скорости.
Настройки по умолчанию для PROFIBUS DP – мертвое время 1 мс.

Характерная угловая частота -3 дБ

–

100 Гц

В данном случае динамический ответ определяется в первую очередь системой кодировщика.

Колебание скорости

–

См. примечание

В первую очередь определяется инерционным моментом всей массы, колебание крутящего момента и, особенно, механической конфигурацией.
Таким образом, невозможно указать стандартное значение.

Точность скорости

–

 0.001%n_rated

В первую очередь, определяется разрешением отклонений системы управления и оценкой кодировщика в преобразователе.
Внедрено на 32-битной основе для SINAMICS.

Асинхронный двигатель (индукционный двигатель)

1PH7/1PL6 без датчика

1PH7/1PL6 с инкрементным датчиком 1024 пульсов/оборотов

1PH7/1PL6 без датчика

1PH7/1PL6 с инкрементным датчиком 1024 пульсов/оборотов

Цикл контроллера

250 мкс

250 мкс

250 мкс

250 мкс

Общее время повышения (время повышения + мертвое время)

21 мс
(20 + 1)

8 мс
(7 + 1)

14 мс
(13 + 1)

12 мс
(10 + 1)

Во время работы без кодировщика в рабочем скоростном диапазоне 1:10, во время работы с кодировщиком 50 об/мин и выше до значения расчетной скорости.
Настройки по умолчанию для PROFIBUS DP – мертвое время 1 мс.

Характерная угловая частота -3 дБ

25 Гц

80 Гц

35 Гц

60 Гц

Во время работы без кодировщика в рабочем скоростном диапазоне 1:10. Динамический ответ повышается за счет обратной связи с кодировщиком. Сервоуправление с кодировщиком немного более предпочтительнее чем векторное управление с кодировщиком, поскольку цикл контроллера скорости с сервоуправлением быстрее.

Колебание скорости

См. примечание

См. примечание

См. примечание

См. примечание

В первую очередь определяется инерционным моментом всей массы, колебание крутящего момента и, особенно, механической конфигурацией.
Таким образом, невозможно указать стандартное значение.

Точность скорости

0.1   f_slip

 0.001%n_rated

0.05   f_slip

 0.001%n_rated

Без кодировщика: Прежде всего, определяется точностью расчетной модели для тока, обеспечивающего крутящий момент, и расчетным сдвигом асинхронного двигателя (см. таблицу «Стандартные значения сдвига»).
Для скоростного рабочего диапазона 1: 50 (векторное управление) или 1:10 (сервоуправление) с оценкой активной температуры.

< 1 кВт (1.34 лс)

6%n_rated
например двигатель с 1500 об/мин: 90 об/мин

Значения сдвига для двигателей PH7 очень схожи со значениями стандартных двигателей

< 10 кВт (13.41 лс)

3%n_rated
например двигатель с 1500 об/мин: 45 об/мин

< 30 кВт (40.23 лс)

2%n_rated
например двигатель с 1500 об/мин: 30 об/мин

< 100 кВт (134.10 лс)

1% n_rated
например двигатель с 1500 об/мин: 15 об/мин

> 500 кВт (670.50 лс)

0.5% n_rated
например двигатель с 1500 об/мин: 7,5 об/мин

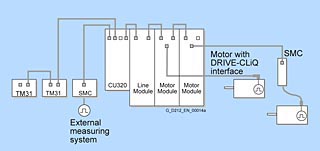

Сервоуправление

125 мкс

3

6

Плюс одна подача (BLM, SLM, ALM).
Количество осей применяется только к базовой функциональности.
Без расширенного канала установок.
Обратите внимание, что блок питания дефорсирован, если это требуется.

250 мкс

3

6

Векторное управление

250 мкс

1

2

Плюс одна подача (BLM, SLM, ALM).
Количество осей применяется только к базовой функциональности.
Расширенный канал установок включен в качестве стандартного.
Обратите внимание, что блок питания дефорсирован, если это требуется.

400 мкс

2

4

Управление напряжением/частотой

250 мкс

2

4

Плюс одна подача (BLM, SLM, ALM).
Количество осей применяется только к базовой функциональности.
Расширенный канал установок включен в качестве стандартного.
Значения для блоков шасси даны в скобках.

400 мкс

3

6

500 мкс

4

8

Серийное производство

Сервоуправление плюс управление напряжением/частотой

125 мкс + 250 мкс/400 мкс

–

5

Максимальное число осей напряжения/частоты – 2 с контроллером текущего цикла 250 s, в других случаях делится согласно требованиям.

Векторное управление плюс управление напряжением/частотой

250 мкс/400 мкс

1/2

2/4

Смешанная эксплуатация с векторным управлением и управлением напряжением/частотой не отличается от эксплуатации с чисто векторным управлением.

Сервоуправление, векторное управление

(требуемая макс. частота/скорость на выходе)

100 Гц соответствуют:

3000 об/мин дляZ_p = 2
1500 об/мин дляZ_p = 4
428 об/мин дляZ_p = 14
352 об/мин дляZ_p = 17

1.25 кГц

Z _p количество пар полюсов двигателя.

В асинхронных двигателях 1PH7(индукционных двигателях) их 2.
В синхронных двигателях 1FK7/1FT6 от 2 до 4 пар полюсов.
Моментные двигатели с высотой оси < 200 имеют 14 пар полюсов, а двигатели с высотой оси 200 имеют 17 пар полюсов.

160 Гц соответствуют:

4800 об/мин дляZ_p = 2
2400 об/мин дляZ_p = 4
685 об/мин дляZ_p = 14
565 об/мин дляZ_p = 17

2 кГц

200 Гц соответствуют:

6000 об/мин дляZ_p = 2
3000 об/мин дляZ_p = 4
856 об/мин дляZ_p = 14
704 об/мин дляZ_p = 17

2.5 кГц

300 Гц соответствуют:

9000 об/мин дляZ_p = 2
4500 об/мин дляZ_p = 4
1284 об/мин дляZ_p = 14
1056 об/мин дляZ_p = 17

4 кГц

400 Гц соответствуют:

12000 об/мин дляZ_p = 2
6000 об/мин дляZ_p = 4

4 кГц

Внимание: Только для сервоуправления с двигателями 1FT6/1FK7.
Для развития более высоких скоростей обратите внимание на требования к ослаблению поля и подходящую систему кодировщика.

Управление напряжением/частотой

(требуемая макс. частота/скорость на выходе)

100 Гц соответствуют:

6000 об/мин дляZ_p = 1
3000 об/мин дляZ_p = 2

1.25 кГц

Управление напряжением/частотой разработано только для асинхронных двигателей (индукционных двигателей) и двигателей SIEMOSYN.

Z _p количество пар полюсов двигателя.

В стандартных асинхронных двигателях (индукционных двигателях) 1LA/1LG количество пар полюсов составляет от 1 до 4.
В двигателях SIEMOSYN от 1 до 2 пар полюсов, а в двигателях с большей высотой оси – 3 пары.

160 Гц соответствуют:

9600 об/мин дляZ_p = 1
4800 об/мин дляZ_p = 2

2 кГц

200 Гц соответствуют:

12000 об/мин дляZ_p = 1
6000 об/мин дляZ_p = 2

2.5 кГц

300 Гц соответствуют:

18000 об/мин дляZ_p = 1
9000 об/мин дляZ_p = 2

4 кГц

400 Гц соответствуют:

24000 об/мин дляZ_p = 1
12000 об/мин дляZ_p = 2

4 кГц

Требования динамического ответа (текущго цикла контроллера)

125 мкс
250 мкс
400 мкс
500 мкс

4 кГц
2 кГц
2.5 кГц
1 кГц

Для сервоуправления минимальная частота пульсации должна составлять 2 кГц.

Синусоидный фильтр

–

4 кГц

Внимание: Если синусоидные фильтры работают на низких частотах, могут возникнуть проблемы с резонансом, что может привести к значительному перегреву фильтров.

Значение на выходе из реактора к двигателю

Макс. Частота: 150 Гц 4500 об/мин дляZ_p = 2

Максимальная частота реактора на выходе составляет 2 кГц.
